Однако рост скорости истребителей вскоре привёл к тому, что снарядам авиационных пушек перестало хватать скорости, чтобы догонять удаляющиеся цели. Кроме того, для стабилизации тех же снарядов, вылетающих из стволов пушек самолётов, летящих с околозвуковой скоростью, вращения, полученного при прохождении снаряда через нарезы, уже не хватало. Поэтому уже во время войны в Корее как у Нас, так и у Них, началась разработка истребителей второго поколения, основным вооружением которого должны были стать управляемые ракеты. Такие самолёты должны были развивать скорость, двукратно превышающую звуковую. Их предполагалось оснащать штатными радиолокаторами.
В середине 50-х годов в США фирмой Локхид был создан истребитель второго поколения F-104 «Starfighter», а во Франции фирмой Дассо запущен в серию истребитель Mirage III.
Однако советские авиаконструкторы не отставали от своих западных конкурентов и в 1953 году в ОКБ А.И.Микояна приступили к работам по созданию легкого фронтового истребителя-перехватчика, способного бороться как с высотными сверхзвуковыми бомбардировщиками, так и с тактическими истребителями противника. 14 февраля 1955 года совершил первый полет опытный самолет ОКБ А.И.Микояна Е-2 , имеющий стреловидное крыло с предкрылком. На летных испытаниях этот самолет достиг скорости 1920 км/ч, а 16 июля 1956 поднялся в воздух другой опытный истребитель — Е-4 , оснащенный треугольным крылом. В ходе сравнительных испытаний нескольких прототипов самолетов со стреловидными и треугольными крыльями предпочтение было отдано Е-4. На базе последнего был создан опытный истребитель Е-6, который и поднялся в воздух 22 ноября 1958 года. Его-то и решили запустить в серию, а вскоре и приняли на вооружение под индексом МиГ-21Ф .
Опытный истребитель Е-2.
Опытный истребитель Е-4.
Опытный истребитель Е-6/1.

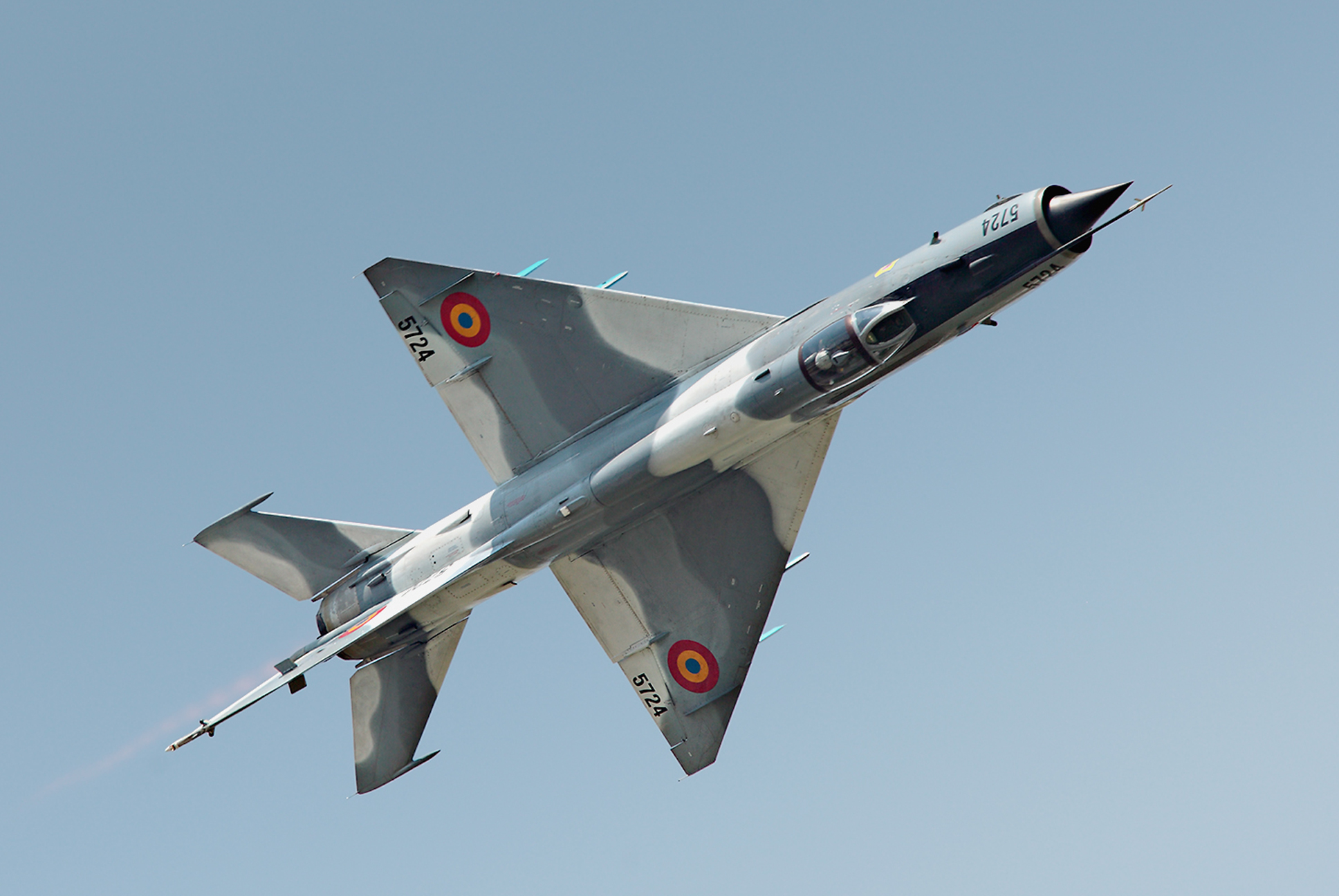

Самолет МиГ-21 выполнен по нормальной аэродинамической схеме с треугольным низкорасположенным крылом и стреловидным оперением. Основной конструкционный материал – алюминиевые сплавы, основной вид соединения — клепка. Фюзеляж — полумонокок с продольным набором из четырех лонжеронов. В носовой части фюзеляжа имеется регулируемый воздухозаборник с центральным конусом, в котором была смонтирована РЛС. Правда, на самолетах ранних модификаций ее заменял радиодальномер.
Воздухозаборник разделялся на два канала, огибающих кабину и затем вновь сливающихся в общий канал. По бокам фюзеляжа, в его носовой части, имеются противопомпажные створки. В верхней части фюзеляжа, перед кабиной, размещен отсек БРЭО, под которым расположена ниша переднего шасси. Другой отсек с оборудованием расположен под полом кабины. В хвостовой части фюзеляжа находится контейнер для тормозного парашюта ПТ-21УК площадью 16 кв.м, который, правда, на ранних модификациях отсутствовал. Кабина – герметическая, вентиляционного типа. Герметизация достигается за счет покрытия ее поверхности специальным синтетическим составом. Воздух для кабины отбирается от компрессора, а температура подаваемого воздуха и давление в кабине регулируются автоматически.
Фонарь кабины на самолетах ранних модификаций состоит из откидной части, гермоперегородки, прозрачного экрана и боковых щитков. Открывание осуществляется подъемом вверх при помощи гидроцилиндров. Основное остекление выполнено из пулестойкого оргстекла СТ-1 (10 мм). Переднее плоское стекло – триплекс (14 мм), собранный в жесткой стальной раме. Непосредственно перед стеклом подвижной части установлен бронеэкран (трехслойный триплекс толщиной 62 мм), защищавший летчика спереди от пуль и осколков.
Первая серийная модификация самолёта называлась МиГ-21Ф. Эта буква означала, что самолёт является фронтовым истребителем. Самолеты были оснащены ТРДФ Р-11Ф-300 (1×3880/5740 кгс), оптическим прицелом АСП-СДН и радиодальномером СРД-5. В шести внутренних топливных баках размещалось 2160 л топлива. Вооружение состояло их двух пушек 30-миллиметровых пушек с боекомплеком в 180 снарядов и НАР в двух подкрыльевых блоках УБ-16-57У (каждый вмешал 16 НАР С-5М или С-5К калибром 57 мм). Для поражения наземных целей истребитель мог оснащаться двумя НАР С-24 (240 мм) или двумя бомбами калибром 50-500 к г. Максимальная эксплуатационная перегрузка равнялась 7g.
В 1959 году первые МиГ-21Ф поступили в Центр боевого применения и переучивания летного состава в Воронеже, где самолет за характерные очертания в плане получил прозвище «Балалайка».
Истребитель МиГ-21Ф.
В 1960 году начался выпуск более совершенной модификации, МиГ-21Ф-13 (изделие 74), вооружение которой было дополнено управляемыми ракетами Р-3С . Толчком к созданию этой модификации стало следующее событие: 28 сентября 1958 года, в разгар Второго Тайваньского кризиса звено тайваньских «Сейбров» выпустило несколько ракет AIM-9 «Сайдуиндер» по китайским МиГ-17. Одна из ракет попала в МиГ, но не взорвалась. Ещё у одной AIM-9 не сработал самоликвидатор и она упала в грязь рисового поля. Эти ракеты союзный тогда нам Китай передал нашей стороне. Р-3С, спроектированная в ОКБ-134 под руководством И.И.Торопова повторяла конструкцию и основные габариты «Сайдуиндера», отличаясь увеличенной массой БЧ, а также устройством двигателя с пороховым зарядом из нитроглицеринового топлива. Первые пуски новой ракеты прошли уже в марте 1959 года с доработанного МиГ-19ПТ , а уже в феврале 1960 года ее запустили в серийное производство сразу на нескольких заводах.
Истребитель МиГ-21Ф-13.
Пушечное вооружение было уменьшено – сохранена лишь одна пушка с боекомплектом 30 снарядов. Самолет был оснащен усовершенствованным оптическим прицелом АСП-5НД и радиодальномером СРД-5М «Квант». Для ведения воздушной разведки истребитель мог комплектоваться фотоаппаратом АФА-39.
В 1961 году был создан опытный самолет Е-66А, оснащенный ТРДФ Р-11Ф2-300 с увеличенной форсажной тягой (1 x 6120 кгс), а также вспомогательным ЖРД У-21 (1 x 3000 кгс), размещенном в контейнере под фюзеляжем, однако эта работа не получила дальнейшего развития, главным образом, из-за сложности эксплуатации ЖРД на боевом истребителе. Самолеты МиГ-21Ф и МиГ-21Ф-13 были способны вести бой лишь в светлое время суток при хороших погодных условиях. Для достижения всепогодных характеристик требовалось оснащение истребителя бортовой РЛС, способной обнаруживать и сопровождать воздушные цели. Работы над такой машиной, получившей обозначение Е-7 (МиГ-21П), начались почти одновременно с разработкой «яснопогодной» модификации истребителя. В 1958 году самолет МиГ-21П совершил первый полет. Помимо установки радиоприцела ЦД-30Т (применялся, также на перехватчике Су-9) и аппаратуры командного наведения «Лазурь», позволяющей самолету взаимодействовать с системой автоматизированного управления истребительной авиацией «Воздух-1», новый истребитель имел шасси с колесами увеличенного диаметра КТ-50/2 (800×200 мм). Самолет явился первой модификацией МиГ-21, оснащенной автопилотом КАП-1. Максимальная эксплуатационная перегрузка была увеличена до 7,8. Серийный вариант МиГ-21П получил обозначение МиГ-21ПФ (изделие 76). На нем был установлен ТРДФ Р-11Ф2-300, радиоприцел РП-21 «Сапфир» и коллиматорный прицел ПКИ-1.
Истребитель МиГ-21ПФ в полете.
Самолет выпускался в 1962-1964 годах в Горьком и в 1964-1968 годах в Москве. На нем было установлено четыре мировых рекорда скорости для женщин. Отличительной особенностью этой машины явилось отсутствие пушечного вооружения (временно возобладало модное мнение, что воздушный бой можно вести одними ракетами). Модификация самолета с увеличенной емкостью топливных баков (за счет установки более вместительного накладного бака) и вооружением, дополненным УР Р-2Л с радионаведением, получила обозначение МиГ-21ФЛ (изделие 77) и выпускалась в 1965-1968 годах на ММЗ «Знамя труда», преимущественно для поставок на экспорт.
В 1966 году партия этих самолетов в разобранном виде была поставлена в Индию, где ее сборка осуществлялась на фирме HAL. Возрастание взлетной массы истребителя за счет применения более мощного вооружения и БРЭО, а также требования военных, которым нужны были самолеты, способные эксплуатироваться с грунтовых аэродромов, привели к установке на самолете МиГ-21 системы сдува пограничного слоя (СПС) с закрылка. Серийный истребитель с такой системой, МиГ-21ПФМ (Е-7СПС, изделие 94), совершил первый полет в 1964 году. Кроме улучшенных взлетно-посадочных характеристик, он имел киль увеличенной площади (5,32 кв.м.), ТРДФ Р-11Ф2С-300, катапультное кресло обычного типа КМ-1, заменившее катапульту СК, показавшую в ходе эксплуатации недостаточную надежность, топливные баки несколько меньшей емкости и узлы крепления стартовых пороховых ускорителей СПРД-99 (2×2500 кгс), обеспечивающих безаэродромный взлет.
Истребители МиГ-21ПФМ на стоянках.
На самолете был установлен усовершенствованный радиоприцел РП-21М (способный действовать не только по воздушным целям, но и наводить по радиолокационному лучу ракеты класса «воздух-земля» Х-66), а также оптический прицел ПКИ (АСП-ПФ-21) и система радиолокационного опознавания «Хром-никель». Вооружение многоцелевого истребителя МиГ-21ПФМ включало две УР класса «воздух-воздух» с радиосистемой наведения РС-2УС (К-51) , УР с ТГС К-13 или ракеты класса «воздух-земля» Х-66. Исходя из опыта боевого применения истребительной авиации во Вьетнаме, на самолет МиГ-21ПФМ было вновь установлено пушечное вооружение — в контейнере ГП-9 на подфюзеляжном узле подвески размещалась двухствольная пушка ГШ-23 (23 мм). Средства РЭБ были усилены за счет установки более совершенной системы обнаружения радиолокационного облучения «Сирена-3М». Истребитель МиГ-21ПФМ серийно выпускался в 1964-1965 годах в Горьком и в 1966-1968 годах в Москве, на заводе «Знамя труда».
Следующей модификацией «двадцать первого» стал истребитель МиГ-21С (Е-7С, изделие 95), имеющий четыре подкрыльевых узла подвески, усовершенствованное ракетное вооружение (УР РС-2УС были заменены ракетами Р-3Р с радиолокационной полуактивной системой наведения). На самолете был установлен радиоприцел РП-22С, коллиматорный прицел ПКИ, система командного наведения «Лазурь-M» и усовершенствованный автопилот АП-155, обеспечивающий управления по трем осям. Истребитель выпускался в 1965-1968 годах в Горьком. На самолете МиГ-21СМ , имеющем улучшенные маневренные характеристики, был установлен усовершенствованный двигатель Р-13-300 (1×4070/6490 кгс), встроенная пушка ГШ-23Л (боекомплект — 200 патронов), радиоприцел С-21 («Сапфир-21») и оптический прицел АСП-ПФД.
Истребители МиГ-21С на стоянках.
Блоки НАР УБ-32 (каждый с 32 ракетами калибром 57 мм) предназначались, в основном, для стрельбы по наземным целям. Емкость внутренних топливных баков истребителя составила 2650 литров. Самолет выпускался в 1968-1974 годах в Горьком. Экспортный вариант истребителя МиГ-21СМ — МиГ-21М , был оснащен менее совершенным двигателем Р-11Ф2С-300, радиоприцелом РП-21МА (модификация прицела РП-21М) и оптическим прицелом АСП-ПФД. Ракетное вооружение включало четыре УР, однако вместо ракеты Р-3Р под самолет подвешивались более старые РС-2УС. Максимальная масса боевой нагрузки на внешних узлах подвески могла достигать 1300 к г. Самолет строился серийно на ММЗ «Знамя труда», а также по лицензии в Индии в 1973-1981 годах (первый индийский МиГ был передан ВВС этой страны 14.02.1974 года).
Истребитель МиГ-21МФ на авиавыставке.
На самолете МиГ-21МТ (изделие 96МТ) была значительно увеличена емкость накладного топливного бака, за счет чего суммарный объем топлива во внутренних баках достиг 3250 л, а практическая дальность (без ПТБ) возросла по сравнению с самолетом МиГ-21МФ на 250 км. Истребитель строился в 1971 году на ММЗ «Знамя труда».

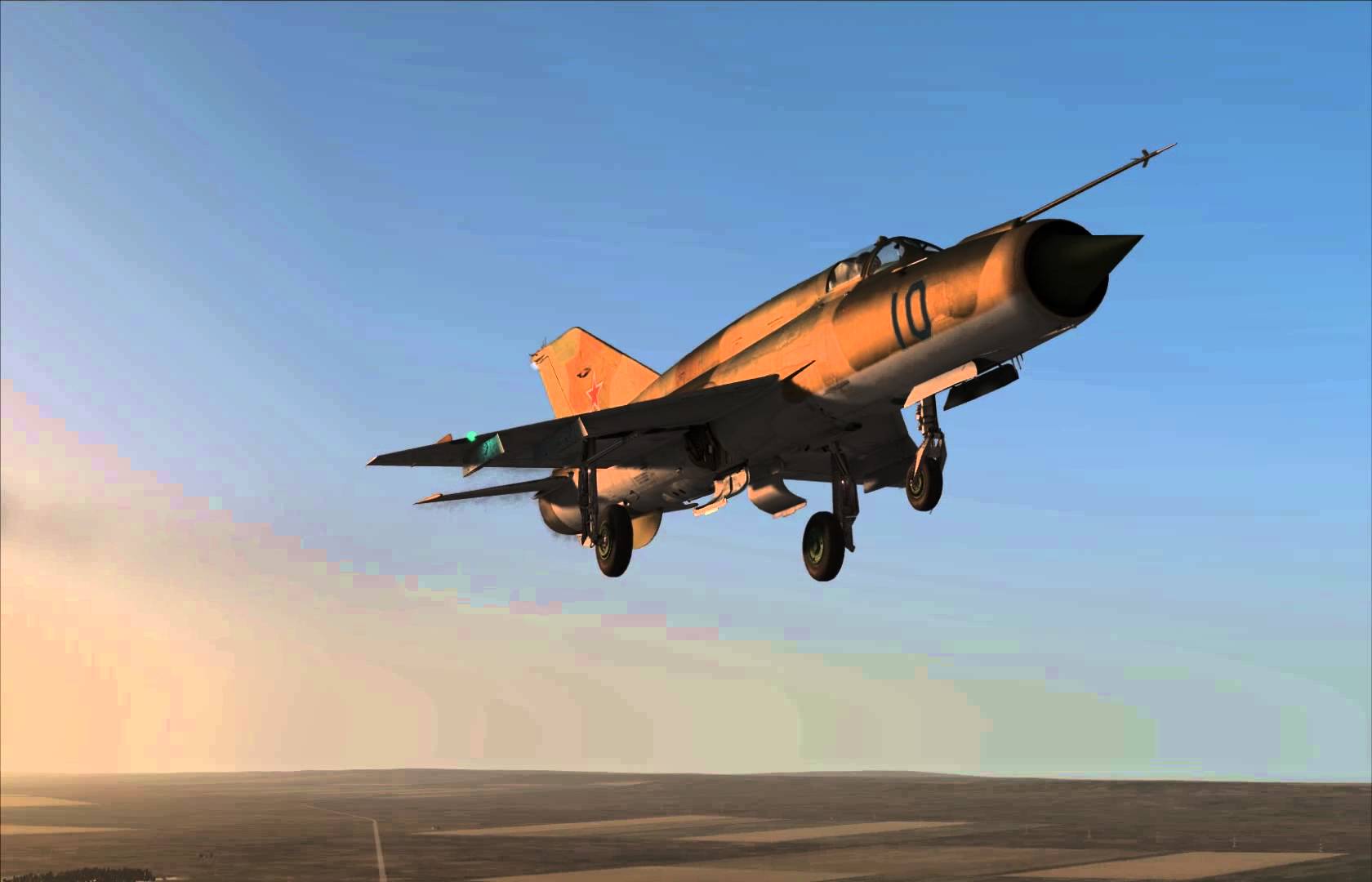

Истребитель МиГ-21бис.
Вооружение для действий по воздушным целям включало до шести УР Р-55 (развитие ракеты К-5) и Р-60М с ТКС, а также К-13 с радиолокационным наведением. Новый самолет мог разгоняться со скоростью 600 до 1100 км/ч за 18 секунд (МиГ-21ПФ для этого требовалось 27,5 с). Максимальная скороподъемность достигала 225 м/с, продолжительность полета на малой высоте со скоростью 1000 км/ч составила 36 мин (на самолетах ранних модификаций она равнялась 28 мин. По результатам компьютерного моделирования было установлено, что самолет МиГ-21бис может «на равных» вести маневренный бой с американским истребителем F-16A на ближних дистанциях в простых погодных условиях. В сложных погодных условиях МиГ-21бис получал даже некоторое преимущество перед американским самолетом за счет использования ракет с радиолокационной полуактивной системой наведения. Кроме того, МиГ-21бис превосходил F-16A по максимальной скорости и практическому потолку, уступая по дальности полета и характеристикам БРЭО.
Китайская модификация истребителя МиГ-21, названная в Поднебесной J-7, до сих пор состоит на вооружении ВВС Серединного Государства. Первую партию 21-х Китай заказал у нас ещё в 1961 году и до конца года ему поставили 11 экземпляров. В мае 1963 года самолеты начали использовать в подготовке летчиков в 11-м лётном училище.
Истребитель J-7 ВВС Китая.
Вскоре Китай получил право на лицензионное производство истребителей МиГ-21, получивших обозначение J-7. Их производство велось достаточно быстрыми темпами и к 1967 году этими истребителями были оснащены два авиаполка 3-й авиационной дивизии. И хотя Китай уже собирается снимать эти самолёты с вооружения, они ещё лет десять послужат во внутренних районах страны.
Модификации истребителя МиГ-21:
— МиГ-21 — создан на основе опытного самолета Е-6 с треугольным крылом в 1958 году.
— МиГ-21Ф — серийная базовая модель с двигателем ТРДФ Р-11Ф-300, оптическим прицелом АСП-СДН и радиодальномером СРД-5. Вооружение состояло из двух пушек HP-30 (боекомплект — 60 снарядов) и НАР в двух подкрыльевых блоках (по 16 НАР С-5М или С-5К калибра 57 мм). Для поражения наземных целей истребитель мог оснащаться двумя НАР АРС-240 или двумя бомбами калибра 50-500 кг. Выпускался в 1959-1960 годах на Горьковском авиазаводе.
— МиГ-21Ф-13 — более совершенная модификация МиГ-21Ф. Вооружение дополнено управляемыми ракетами с ТГС К-13, при создании которых были использованы американские трофейные УР «Сайдуиндер». Усовершенствован оптический прицел АСП-5НД и радиодальномер СРД-5НД. Выпускался в 1960-1962 годах на Горьковском авиазаводе и в 1962-1965 годах на ММЗ «Знамя труда», широко поставлялся на экспорт,
— МиГ-21ПФ — всепогодные истребители-перехватчики по сравнению с самолетами предыдущих серий имеют лучшие разгонные характеристики и скороподъемность. Дальнейшее развитие истребителя МиГ-21, в отличие от ранних модификаций самолеты снабжены радиоприцелом.
— МиГ-21ПФМ — серийный истребитель с улучшенными взлетно-посадочными характеристиками за счет применения системы сдува пограничного слоя (СПС) с закрылка и стартовых пороховых ускорителей СПРД-99 (2х2500 кгс), обеспечивающих «безаэродромный» взлет. На самолете устанавливался усовершенствованный радиоприцел РП-21 М, способный наводить по радиолокационному лучу ракеты класса «воздух-земля» Х-66 и действовать по воздушным целям. Впервые применена система радиолокационного опознавания «хром-никель». Вновь установлено пушечное вооружение: в контейнере ГП-9 на подфюзеляж-ном узле подвески размещалась двухствольная пушка ГШ-23, а также две УР класса «воздух-воздух» с радиосистемой наведения РС-2УС (К-5) или УР с ТГС К-13. На борту была установлена система обнаружения радиолокационного облучения «Сирена-3М». Выпускался в 1964-1965 годах в г. Горьком и в 1966-1968 годах — в Москве. На МиГ-21ПФМ, МиГ-21С и всех истребителях МиГ-21 последующих модификаций установлены встроенные пушки ГШ-23Л (23 мм).
— МиГ-21ФЛ — модификация самолета с увеличенной емкостью топливных баков и вооружением, дополненным УР Р-2Л с радионаведением. Выпускался в 1965-1968 годах на ММЗ «Знамя труда» в основном для поставок на экспорт. В 1966 году партия самолетов в разобранном виде поставлена в Индию для сборки на фирме HAL.
— МиГ-21С — имеет усовершенствованное ракетное вооружение УР Р-3Р с радиолокационной полуактивной системой наведения, четыре подкрыльевых узла подвески. На самолете устанавливается радиоприцел РП-22С, коллиматорный прицел ПКИ, система командного наведения «Лазурь-М» и усовершенствованный автопилот АП-155, обеспечивающий управление по трем осям. Самолет выпускался в 1965-1968 годах в г. Горьком.
— МиГ-21М — экспортный вариант МиГ-21С. Заводские летные испытания МиГ-21М начались в 1968 году и в этом же году завод № 30 построил первые девять машин, а в следующем — Болгария, ГДР, Египет, Польша, Сирия, Румыния, ЧССР и Югославия получили 195 самолетов. Из них больше всего пришлось на долю Египта — 61 истребитель. МиГ-21М строился в 1968-1971 годах на ММЗ «Знамя труда», а также в Индии фирмой HAL по советской лицензии (с 1971 г.).
— МиГ-21СМ — имеет улучшенные маневренные характеристики. На данной модификации cамолета установлен усовершенствованный двигатель Р-13-300, встроенная пушка ГШ-23Л (боекомплект — 200 патронов), радиоприцел С-21 «Сапфир-2 1 » и оптический прицел АСП-ПФД. Вооружение: управляемые ракеты с радиолокационным наведением К-13Р (Р-ЗР) и УР с ТГС К-13Т (Р-3С). Для стрельбы по наземным целям применялись блоки НАР УБ-32 (32 ракеты, калибр 57 мм). Самолет выпускался в 1968-1974 годах в г. Горьком.
— МиГ-21МФ — усовершенствованный вариант истребителя МиГ-21 СМ. Вооружение дополнено УР ближнего боя Р-60 (до 6 единиц), способными поражать маневрирующие самолеты на близких дистанциях. МиГ-21МФ строился в 1975 году в Горьком и в 1970-1974 годах — на ММЗ «Знамя труда». Экспортный вариант строился по лицензии в Индии в 1973-1981 годах.
— МиГ-21бис — истребитель завоевания превосходства в воздухе по сравнению с самолетами МиГ-21 предыдущих модификаций имеет лучшие маневренные и разгонные характеристики, большую скороподъемность. Маневренность самолета приближается к соответствующим характеристикам зарубежных истребителей четвертого поколения (F-15, F-16, «Мираж» 2000). Истребитель создан в 1971 году и серийно строился в Горьком в 1972-1974 годах (выпущено 2030 самолетов), поставлялся ВВС СССР и ряду зарубежных стран (имелся экспортный вариант самолета), применялся сирийской авиацией в боевых действиях в Ливане в 1979-1983 годах. По сравнению с истребителями МиГ-21 предыдущих модификаций на МиГ-21бис модернизировано крыло, применены дополнительные топливные баки, новый двигатель, усовершенствовано бортовое оборудование, значительно увеличена номенклатура бортового вооружения. ЭПР самолета близко ЭПР истребителя F-16. В состав оборудования самолета входят:
— радиоприцел С-21;
— оптический прицел АСП-ПФД;
— пилотажно-навигационный комплекс (ПНК) «Полет-ОИ» (включает систему автоматического управления СВУ-23ЕСН;
— система ближней навигации и посадки РСБСН-5С и антенно-фидерная система «Пион-Н»);
— помехозащищенная линия связи «Лазурь», обеспечивающая взаимодействие с наземной автоматизированной системой управления «Воздух-1?;
— катапультное кресло КМ-1 или КМ-1М, приемник воздушного давления ПВД-18.
Состоит на вооружении ВВС стран СНГ и многих других государств. Серийный выпуск прекращен. Ведутся работы по созданию модернизированного варианта МиГ-21-93, в который возможно переоборудование ранее выпущенных истребителей МиГ-21бис (программа ориентирована на страны, имеющие значительное число самолетов МиГ-21бис, требующих модернизации).
Вооружение: до 6 УР Р-55 и Р-60М с ТКС, а также К-13 с радиолокационным наведением. Создан в 1971 году.
— МиГ-21И (А-144) «Аналог» — в 1964 году на базе МиГ-21С проводилась разработка самолета-аналога, аэродинамическая компоновка крыла которого повторяла форму несущей поверхности сверхзвукового пассажирского лайнера Ту-144. Самолет предназначался для исследований взлетно-посадочных характеристик «бесхвостки».
— МиГ-21Р — специализированная разведывательная модификация самолета со сменными контейнерами, оснащенными АФА, телевизионными и другими средствами ведения воздушной разведки. На различных сериях разведчика устанавливались автопилоты КАП-1, КАП-2 и АП-155. Самолеты этого типа выпускались в 1965-1971 годах в г. Горьком.
— МиГ-21У, МиГ-21УС, МиГ-21УМ — учебно-тренировочные двухместные варианты истребителя. Серийно строились на авиазаводе в г. Тбилиси в 1962-1971 годах и г. Москве в 1964-1968 годах.
Всего было создано более 45 серийных и опытных модификаций самолета МиГ-21. Построено 10158 МиГ-21 в СССР, большое количество в Китае, 194 — в Чехословакии.
Истребитель МиГ-21 (код НАТО - «Fishbed») предназначен для борьбы с высотными сверхзвуковыми бомбардировщиками и тактическими истребителями противника. Проектирование легкого фронтового истребителя-перехватчика началось в ОКБ им. А.И. Микояна с 1953 г. Отработав на ряде опытных самолетов (Е-4, Е-5, Е-6) аэродинамическую схему с треугольным крылом, в 1959 г. был запущен в серию новый истребитель, получивший название МиГ-21Ф. Первые серийные самолеты были выпущены в 1959 году. В процессе производства самолет неоднократно модифицировался. Всего было создано более 30 модификаций, поставлявшихся в 49 стран. В настоящее время с вооружения ВВС России снят, но самолеты последних модификаций составляют основу истребительной авиации целого ряда стран.
На базе самолета МиГ-21 создано большое количество модификаций
:
Е-6
- прототип самолета.
МиГ-21 Ф - серийный дневной фронтовой истребитель с пушечным вооружением. Самолет оснащен двигателем ТРДФ Р-11Ф-300. Вооружение состояло из двух пушек НР-30 калибра 30 мм, НАР калибра 57 мм в двух подкрыльевых блоках УБ-16-57У. Для борьбы с наземными целями применялись две НАР АРС-240 калибра 240 мм или две бомбы калибра 50- 500 кг.
МиГ-21 Ф-13 - дневной истребитель. Оснащен следующим оборудованием: радиодальномером СРД-5М «Квант», коллиматорным прицелом АСП-5НД, автоматическим радиокомпасом АРК-10, радиостанцией Р-802В (РСИУ-5В), системой сигнализации об облучении РЛС «Сирена-2», системой средств спасения с защитным фонарем «СК» (дает возможность безопасно покидать самолет на минимальных высотах и скорости до 1100 км/ч). Вместо посадочной фары может монтироваться разведывательный фотоаппарат АФА-39. Вооружен одной пушкой НР-30 (30 снарядов). двумя блоками УБ-16-57У или УБ-32-57У с НАР С-5 (57 мм) или двумя НАР С-24, двумя бомбами калибра 50-500 кг. Может быть оснащен двумя УР Р-ЗС сТГС (диапазон дальностей пуска 1-7 км). Состоял на вооружении ВВС СССР, а также поставлялся в страны Варшавского Договора, на Кубу, в Египет, Индию, Сирию и Финляндию. Серийно строился в Китае под обозначением J-7.
МиГ-21 У - учебно-тренировочный самолет. Предназначен для начальной подготовки летного состава к применению боевых машин серии МиГ-21. Является двухместным вариантом истребителя МиГ-21 Ф-13. Первый полет самолета состоялся 17 октября 1960 г. На МиГ-21 установлен двигатель Р-11Ф-300 мощностью 56,3 кН/5740 кгс. Самолет вооружен крупнокалиберным пулеметом А-12,7.
МиГ-21 П - предсерийный всепогодный истребитель. Установлен радиоприцел ЦД-ЗОТ. аппаратура командного наведения «Лазурь» и автопилот КАП-1. Имел шасси с колесами увеличенного размера.
МиГ-21 ПФ - серийный всепогодный истребитель. Установлен двигатель ТРДФ Р-11Ф2-300, радиоприцел РП-21 «Сапфир», коллиматорный прицел ПКИ-1. Пушечное вооружение отсутствует.
МиГ-21 УТИ - учебно-тренировочный истребитель.
МиГ-21 ФЛ - модификация МиГ-21 ПФ с увеличенной емкостью топливных баков, предсерийный.
МиГ-21 ПФМ - фронтовой многоцелевой истребитель для эксплуатации с грунтовых аэродромов. Развитие МиГ-21 ФЛ, серийный. Оснащен более мощным БРЭО и вооружением, а также системой сдува пограничного слоя (СПС) с закрылка. Установлен киль увеличенной площади, модернизированный радиоприцел РП-21М, оптический прицел ПКИ, система радиолокационного опознавания «Хром-никель». Нес вооружение: двуствольную пушку ГШ-23 в контейнере ГП-9 на подфюзеляжном узле подвески; на подкрыльевых узле могли крепиться четыре УР К-13 или Р-ЗС с ТГС, РС-2УС (К-5), а также УР Х-66 (класса «воздух-земля»).
МиГ-21 Р - тактический разведчик. Оснащен сменными контейнерами, расположенными на подфюзеляжном узле подвески с АФА, телевизионными и другими средствами ведения воздушной разведки. Устанавливалось вооружение: две УР К-13, блоки НАР УБ-16 и УБ-32, НАР С-24.
МиГ-21 С - фронтовой всепогодный истребитель. Оборудован радиоприцелом РП-22С, коллиматорным прицелом АСП-ПФ, помехазащищенной линией связи «Лазурь-М». обеспечивающей взаимодействие с наземной автоматизированной системой управления «Воздух-1», и автопилотом АП-155. Нес вооружение: двуствольную пушку ГШ-23 в контейнере ГП-9 на подфюзеляжном узле подвески (позднее встроенная - ГШ-23Л); на подкрыльевых узлах могли подвешиваться четыре УР К-13 или Р-ЗС с ТГС, РС-2УС (К-5), а также УР Х-66 (класса «воздух-земля»),
МиГ-21 ПД - экспериментальный самолет для отработки укороченного взлета и посадки с комбинированной силовой установкой (маршевый ТРДФ Р-11Ф2-300 и два подъемных ТРД РД-36-35) и неубирающимся шасси.
МиГ-21 УС - учебный фронтовой истребитель. Оснащен двигателем ТРД Р-11Ф2С-300. автопилотом КАП-2 (1966 г.). Вооружен УР Р-3 с ТГС, НАР калибра 57 и 240 мм, свободнопадающими практическими и боевыми бомбами различных типов на двух подкрыльевых узлах внешней подвески.
МиГ-21 «Аналог» - экспериментальный самолет для испытания оживального крыла.
МиГ-21СМ - фронтовой всепогодный истребитель. Предназначен для уничтожения воздушных целей днем и ночью в простых и сложных метеоусловиях. Самолет может поражать наземные объекты в условиях визуальной видимости неуправляемыми авиационными ракетами калибра 57 и 240 мм, авиационными бомбардировочными средствами поражения массой до 500 кг, а также пушечным вооружением. МиГ-21 СМ разработан в 1968 г. с существенно расширенными боевыми возможностями. Основные его отличия от предшествующих модификаций: в нижней части фюзеляжа на лафете размещена встроенная спаренная пушка ГШ-23Л с боезапасом 200 патронов; под крылом установлены 2 дополнительных пилона, на которых возможна подвеска до четырех управляемых ракет РС-2УС, Р-ЗС, Р-ЗС, Р-ЗР, Р-55, Р-60, Р-60М, а также НАР калибра 57 и 240 мм и свободнопадающих бомб различных типов массой до 500 кг (максимальная масса боевой нагрузки до 1300 кг); двигатель Р-11Ф2С-300 заменен на Р-13-300 с тягой 6490 кгс на форсаже. Истребитель оснащен радиоприцелом С-21 «Сапфир-21» и оптическим прицелом АСП-ПФД.
МиГ-21 М - экспортный вариант фронтового всепогодного истребителя МиГ-21 СМ. На нем установлен менее совершенный двигатель Р-11Ф2С-300, радиоприцел РП-21МА и оптический прицел АСП-ПФД. Оснащен встроенной пушкой калибра 23 мм. На внешних узлах подвески могли подвешиваться четыре УР РС-2УС (1970 г.).
МиГ-21 МФ - усовершенствованный вариант МиГ-21 СМ. Установлен двигатель Р-13-300. Мог нести до шести УР ближнего боя Р-60.
МиГ-21 МТ - фронтовой всепогодный истребитель. Значительно увеличена емкость накладного бака, за счет чего общий объем топлива во внутренних баках возрос до 3250 л.
МиГ-21 СМТ - фронтовой всепогодный истребитель с увеличенной до 2950 л емкостью внутренних топливных баков.
МиГ-21 УМ - учебный фронтовой истребитель с модернизированным БРЭО, двигатель Р-11Ф2С-300. Установлены катапультные кресла КМ-1М. Вооружен УР Р-3 с ТГС, НАР калибра 57 и 240 мм, свободнопа-дающими практическими и боевыми бомбами различных типов на двух подкрыльевых узлах внешней подвески. Возможна установка двух стартовых твердотопливных ускорителей СПРД-99 23,6 кН/2300 кгс.
МиГ-21 бис - фронтовой всепогодный истребитель. Предназначен для уничтожения воздушных целей днем и ночью, в простых и сложных метеоусловиях, а также для нанесения ударов по наземным объектам неуправляемыми средствами поражения в условиях визуальной видимости. Самолет МиГ-21 бис стал одной из последних серийных модификаций самолетов семейства МиГ-21.
Истребитель создан в 1971 г., серийно строился в 1972-1974 гг. (выпущено 2030 самолетов), поставлялся ВВС СССР и в зарубежные страны (имелся экспортный вариант самолета). По сравнению с истребителями МиГ-21 предыдущих модификаций на МиГ-21бис модернизировано крыло, применены интегральные топливные баки, новый двигатель, усовершенствовано бортовое оборудование, значительно увеличена номенклатура бортового вооружения. По своей радиолокационной заметности самолет сравним с истребителем F-16.
На МиГ-21 бис установлен турбореактивный двигатель Р-25-300 с тягой 69,6 кН/7100 кгс (на режиме чрезвычайного форсажа 97,1 кН/9900 кгс). Возможна также установка стартовых твердотопливных ускорителей СПРД-99. Увеличение тяги двигателя позволило улучшить скороподъемность и угловые скорости разворотов самолета.
Бортовое оборудование МиГ-21 бис практически не отличается от бортового оборудования МиГ-21 СМ и включает; радиоприцел С-21; оптический прицел АСП-ПФД; ПНК «Полет-ОИ», в состав которого входит система автоматического управления СВУ-23ЕСН, система ближней навигации и посадки РСБСН-5С и антенно-фидерная система («Пион-Н»); помехозащищенная линия связи «Лазурь», обеспечивающая взаимодействие с наземной АСУ «Воздух-1»; катапультное кресло КМ-1 или KM-IM, приемник воздушного давления ПВД-18.
В комплект вооружения включены: встроенная пушка ГШ-23Л (калибр 23 мм, боезапас 200 снарядов); до четырех УР К-1ЗМ, РС-2УС, Р-ЗС, Р-ЗР, Р-60, Р-60М, а также НАР калибра 57 и 240 мм и свободнопадающие бомбы различных типов массой до 500 кг (максимальная масса боевой нагрузки до 1300 кг). Возможна подвеска контейнеров с пушками, АФА, средствами радиотехнической разведки. В совокупности с установкой новой ракеты типа Р-60 вместо Р-ЗС улучшение маневренности превратило МиГ-21 бис в самолет, способный серьезно конкурировать с машиной нового поколения типа F-16 в скороподъемности, скоростях и радиусах разворотов, что имеет решающее значение в ближних воздушных боях.
Состоит на вооружении ВВС стран СНГ и многих других государств. Серийный выпуск прекращен. Применялся сирийской авиацией в боевых действиях в Ливане (1979-1983 гг.).
МиГ-21 И (МиГ-21-93) - предназначен для уничтожения воздушных целей днем и ночью, в простых и сложных метеоусловиях, а также для поражения наземных объектов неуправляемыми и управляемыми средствами поражения в любых условиях.
Работы над новой модификацией самолета начались в 1989 г. Без изменения конструкции планера и силовой установки, только за счет оснащения совре менным радиоэлектронным оборудованием, удалось достичь многократного повышения боевой эффективности по сравнению с последней модификацией МиГ-21 бис.
Самолет создается на базе МиГ-21 МФ или МиГ-21 бис с двигателями Р-25-300. Возможна установка стартовых твердотопливных ускорителей СПРД-99.
Кабина истребителя выполнена с учетом современных достижений эргономики. Фонарь кабины с цель ным козырьком, значительно улучшающим обзор в передней полусфере.
Самолет оснащен многофункциональной бортовой малогабаритной импульсно-доплеровской РЛС «Копье». которая позволяет обнаруживать и скрытно сопровождать в автоматическом режиме воздушные цели, в том числе летящие на малой высоте над землей или водной поверхностью (дальность обнаружения типовой воздушной цели на встречном курсе до 57 км, «вдогон» - до 25-30 км. наземной цели типа мост - 100 км. морской цели типа катер - 30 км). Кроме того, она позволяет одновременно сопровождать в режиме обзора до восьми целей и выделять две наиболее опасные; обеспечивать атаку по целеуказанию и поражение целей ракетами с радиолокационными и тепловыми головками самонаведения (обеспечивает одновременный пуск двух УР по двум различным целям), а также пушкой; производить скоростной вертикальный поиск и автоматический захват визуально видимых целей в ближнем воздушном бою с использованием усовершенствованных УР, имеющих повышенные маневренные характеристики; формировать равномасштабную карту с высоким разрешением, укрупнением масштаба и «замораживанием» изображения.
В состав оборудования входят: бортовая ЦВМ, нашлемная система целеуказания, система отображения информации, новая система управления оружием, аппаратура инерциальной курсовертикали, цифровая система воздушных сигналов, РСБН. новая кабинная аппаратура, система электроснабжения, контроля и регистрации.
Оснащение самолета МиГ-21-93 современным бортовым оборудованием и вооружением повышает его боевую эффективность до уровня истребителей четвертого поколения типа «Мираж» 2000 и F-16.
Вооружение самолета включает: две УР класса «воздух-воздух» средней дальности Р-27 или четыре Р-77, четыре УР ближнего боя Р-73Э или шесть Р-60М, две ПРЛР Х-25МП или одну Х-31А, или Х-35, две корректируемые бомбы с лазерным наведением КАБ-500КР, НАР С-5, С-8, С-13 и С-24, свободнопадающие бомбы массой 100-500 кг и встроенную пушку ГШ-23Л (калибр 23 мм, боезапас 200 снарядов). Возможна подвеска контейнеров с пушками, АФА, средствами радиотехнической разведки. Для защиты от ракет класса «воздух-воздух» и ракет переносных ЗРК типа «Стингер» с ИК ГСН установлено 120 блоков выброса помех БВП-21 (ИК-ловушек), которые размещены вдоль крыла в месте сопряжения его с фюзеляжем.
Базовый самолет представляет собой свободнонесущий моноплан, имеющий треугольное среднерасположенное крыло малого удлинения и стреловидное оперение. Стреловидность крыла по передней кромке - 57°, хвостового оперения - 60°. Для улучшена путевой устойчивости на самолете установлен подфюзеляжиый киль. Под рулем направления находится контейнер тормозного парашюта. В первых моделях использовался фонарь кабины, открывающийся вперед и вверх, а также отделяющийся во время катапультирования вместе с сиденьем, предохраняя пилота от воздействия набегающего потока. Система катапультирования обеспечивает покидание самолета на скорости до 1100 км/ч.
Применение совершенной аэродинамической схемы, лобового воздухозаборника в сочетании с высокой тяговооруженностью и прочностью, а также исключение остановки двигателя при пусках ракет и стрельбе из пушки, наличие системы демпфирования колебаний обеспечили самолету высокие характеристики устойчивости и управляемости, в том числе на малых скоростях и при полетах со скольжением, и создали репутацию лучшего в мире легкого истребителя.
На самолете установлен двигатель Р-11Ф-З00с тягой 3880 кгс. Топливная система состоит из п фюзеляжных резинотканевых баков и четырех крыльевых кессонов общей емкостью 2470 л. На самолете применено трехстоечное шасси. Тормоза пневматические. Гидросистема образована двумя самостоятельными контурами. Воздухозаборник лобовой, с автоматической плавной регулировкой.
Самолеты МиГ-21 первых модификаций являлись дневными истребителями, предназначенными для использования в хороших погодных условиях (радиоприцел отсутствовал). Оборудования включает радиодальномер СРД-5 (МиГ-21 Ф) или СРД-5М «Квант» (МиГ-21Ф-13). коллиматорный прицел АСП-СНД или АСП-5НД (МиГ-21Ф-13), автоматический радиокомпас АРК-10, радиостанцию Р-802В (РСИУ-5В), систему сигнализации об облучении РЛС «Сирена-2». Вместо посадочной фары на МиГ-21 Ф-13 может монтироваться разведывательный фотоаппарат АФА-39.
Вооружение самолета включает 2 пушки НР-30 (калибр 30 мм, боезапас 60 снарядов, МиГ-21, МиГ-21Ф) или одну пушку НР-30 (боезапас 30 снарядов, МиГ-21 Ф-13), два блока УБ-16-57У или УБ-32-57У с НАР С-5 (калибр 57 мм) или две НАР С-24, две бомбы массой 50-500 кг. МиГ-21 Ф-13 оснащен двумя УР Р-ЗС с ТГС (диапазон дальностей пуска составляет 1-7 км).
МиГ-21 является одним из самых массовых самолетов мира. Серийно он выпускался 28 лет (с 1959 по 1986 г.), было построено 10154 машины, поставлялся в десятки стран. Небольшое количество самолетов имеется на вооружении ВВС США (эскадрилья «Агрессор»), По советской лицензии эти самолеты строятся в Индии и Китае (китайский вариант МиГ-21 Ф-13 имеет название J-7).
Самолеты МиГ-21 ранних модификаций широко использовались в региональных конфликтах, в частности в арабо-израильской войне (1967 г.), индо-пакистанском конфликте (1971 г.) и войне во Вьетнаме, а также применялись в ходе боевых действий в Афганистане, Анголе и в районе Персидского залива.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МиГ-21Ф
Экипаж, чел. 1
Скорость, км/ч;
максимальная 2175
максимальная на высоте у земли 1100
Практический потолок, м 19000
Дальность практическая, км 1520
Масса, кг:
нормальная взлетная 6850
пустого самолета 4980
Габариты самолета, м
размах крыла 7,154
длина 13,46
высота 4,806
Двигатель, кгс: ТРДФ Р-11Ф-300 3880/5740
Очень интересный, легендарный, резвый самолет, обладающий очень большой управляемостью, особенно в поперечном канале. Например, он «бочки» крутит за секунду на скорости 700-800 км\час.
- зам. начальника лётной службы ОКБ Сухого, полковник запаса Сергей Богдан.
Летчики 4477-й эскадрильи демонстрировали как быстро может задрать нос МиГ-17, чтобы дать очередь из пушек, насколько велика угловая скорость крена у МиГ-21 и как легко набирает скорость МиГ-23.
- из "Красных орлов", испытания МИГов в США
Угловая скорость крена (rate of roll) - это не спроста. Важнейший параметр, от которого зависит быстрота выполнения "бочки", т.е. возможность ухода из-под атаки. Дикое превосходство в воздушном бою! Впрочем, обо всем по порядку.
Впервые с уважаемым я познакомился в Самаре. В тот день удалось не только постоять рядом, но даже посидеть в его небольшой кабине... Значит, вот - ручка управления самолетом (РУС), удобная, из ребристой пластмассы. В нее встроены кнопки управления . Левая ладонь сжимает ручку управления двигателем, прямо под ней пульт управления закрылками. Взгляд ищет пять основных пилотажных приборов: авиагоризонт, компас, спидометр, вариометр, высотомер... Нашел!
Прямо впереди темнеет круглый иллюминатор "Сапфир"а". Может быть здесь, на тусклом стекле когда-то проецировались отметки от "Миражей" и "Фантомов", но сейчас прибор отключен. Некогда грозный воздушный корабль теперь спит под вечерним небом - тем, которое ему пришлось когда-то защищать. Но, пора - внизу у лестницы стоят другие желающие посидеть в кабине настоящего МиГ-21. Последний раз окидываю взглядом симпатичную синюю кабину и покидаю кресло пилота...
И швец и жнец
Поводом рассказа о МиГе стал извечный спор об "универсальном самолете". Как обычно, началось все с критики легендарного "Фантома", который по мнению спорящих, задумывался, как совершенный истребитель-бомбардировщик, а в результате получился плохой истребитель и плохой бомбардировщик. Далее, был спор о боевой нагрузке - сколько тонн бомб и различных видов целевой нагрузки можно подвесить под крыло легкого истребителя - что б тот не превратился в неповоротливый "утюг".
Объединив два спора, можно констатировать одно - создание "универсального самолета" в эпоху реактивной авиации есть не мечта, а реальность. Ураганная тяга реактивного двигателя позволяет даже самым легким истребителям поднимать в небо такое кол-во бомб, которое 70 лет назад не поднимала даже четырехмоторная "Летающая крепость" с размахом крыла 31 метр. И здесь возникает такая несправедливость: универсальный "Фантом" и якобы неуниверсальный МИГ. Как же так? Ведь самыми яркими страницами в боевой карьере МиГ-21 были Вьетнам, Ближний Восток и... Афганистан.
9 января прикрывали очередную колонну из Термеза на Файзабад. Шел мотострелковый полк, с грузовиками и техникой, с головы и хвоста прикрытые "броней". Колонна прошла Талукан и направлялись в сторону Кишима. Растянувшись, колонна образовала зазор в километр, где не было ни "брони", ни огневых средств. Туда и ударили мятежники.
Из нашего чирчикского полка первыми подняли пару командира звена капитана Александра Мухина, находившегося в готовности № 1 у своего самолета. За ним вылетела группа руководства. Азарт был велик, всем хотелось повоевать, отметиться в деле. Возвратившись, командиры сразу меняли самолет, пересаживаясь в ожидавшие подготовленные истребители. Остальным приходилось довольствоваться тем, что сидели в кабинах в готовности, ожидая очереди. Летчики прилетали возбужденные, рассказывали прямо как в кино про Чапаева: стреляли НУРСами из блоков УБ-32 по толпе кавалерии и пеших душманов, практически на открытой местности. Нарубили они тогда порядочно.
НУРСы - это еще не все. Помимо функций штурмовиков и самолетов огневой поддержки, МиГи использовались в качестве настоящих бомбардировщиков. И ничего, что у "малышей" не было даже простейших бомбардировочных прицелов. В условиях гор сложные прицельные комплексы теряли свою эффективность, и на первый план выходило летное мастерство и знание местности. Неприцельному бомбометания также способствовал сам характер боевых действий:
Предстояло нанести удар в Парминском ущелье рядом с Баграмом. Зарядка самолетов составила по четыре бомбы ОФАБ-250-270. Атаку надо было выполнять по указаниям авианаводчика, цель - огневые точки по склонам гор.
После постановки задачи я спросил у комэска: "А как бомбы сбрасывать?". Он мне объяснил, что главное держать боевой порядок и смотреть на него. Как только у него бомбы сойдут, то и мне сбрасывать с задержкой "и р-раз...", потому что с первого захода и в первой в жизни атаке я все равно не найду, куда целиться, тем более, что удар мы должны наносить по "предполагаемым" огневым точкам. А задержка нужна, чтобы бомбы легли с рассеиванием: нет смысла класть все восемь штук в одно место, пусть эти две тонны накроют большую площадь, так надежнее.
Истребители типов МиГ-21ПФМ, МиГ-21СМ, МИГ-21бис составляли основу ударной авиации 40-й армии вплоть до лета 1984 года, когда их сменили более современные МиГ-23. Но даже с появлением полноценных истребителей-бомбардировщиков и штурмовиков особой конструкции (Су-25), они продолжали использоваться для нанесения ударов по позициям моджахедов до самого конца войны. Пилоты любили "двадцать первые" за их стремительность и малые размеры - в атакующий МиГ-21 было предельно сложно попасть из ДШК с земли.
За чрезвычайную "шустрость" и маневренность, МиГ-21 в Афганистане получил прозвище "веселый". Команда на вызов истребителей с КП так и звучала открытым текстом: "Звено "веселых" поднять в заданный район".
В осенние и зимние месяцы 1988-89 года, вплоть до середины февраля, летчикам приходилось выполнять по три-четыре вылета в день. Боевая зарядка МиГ-21бис составляла по две бомбы калибра 500 кг или четыре по 250 кг на самолет. Типы боеприпасов определялись боевой задачей, от фугасных, осколочно-фугасных, зажигательных и РБК при ударах по населенным пунктам и базам боевиков до бетонобойных и объемно-детонирующих бомб для поражения горных укрытий, укреплений и защищенных целей.
О напряженном графике боевой работы МИГ-21 говорит такая статистика: за время пребывания в Афганистане общий налет истребителей 927-го иап составил 12 000 часов с выполнением примерно 10000 боевых вылетов. Средний налет на самолет равнялся 400 часам, на летчика приходилось от 250 до 400 часов. В ходе бомбоштурмовых ударов было израсходовано порядка 16000 авиабомб разных типов калибра 250 и 500 кг, 1800 реактивных снарядов С-24 и 250 000 патронов к пушкам ГШ-23. Притом, что 927-й иап не единственный, кто летал на МиГ-21. Интенсивность боевой работы летчиков-истребителей была на треть выше, чем в истребительно-бомбардировочной авиации и опережала даже штурмовиков, уступая по напряженности только экипажам вертолетов.
Отдельно стоит отметить работу 263-й эскадрильи тактической разведки, летавшей на МиГ-21Р. Только за первый год войны самолеты этого типа выполнили над афганскими горами 2700 боевых вылетов с целью выяснения результатов авиаударов по позициям моджахедов, контроля за состоянием дорог и тактической обстановки в горах. Разведчики комплектовались подвесными контейнерами с комплектом самой современной на тот момент аппаратуры (аэрофотосъемка, телекамеры с прямой трансляцией сигнала на наземный КП в режиме реального времени). Кроме этого, в состав оборудования МиГ-21Р входил микрофон, куда летчик надиктовывал свои впечатления в полете.
Помимо своих прямых обязанностей, разведчики не стеснялись "грязной работы" - вылетая на задание, брали с собой ПТБ и парочку кассетных бомб. Пилоты МиГ-21Р лучше других ориентировались в горах, часто летали на "свободную охоту" и, не теряя времени, самостоятельно атаковали обнаруженные караваны с оружием.
Суперистребитель
Побоище в горах Афганистана лишь часть боевой истории МиГ-21. За пеленой пыли и красного от крови песка проступает не менее героическая страница в судьбе этого самолета. Воздушные бои!
Как правило, наиболее популярны истории об участии МиГ-21 в войне во Вьетнаме. Жаркие схватки с "Фантомами", "Стратофортрессами" и "Тандерчифами" - увы, за красивой легендой скрывается скучная обыденность. МиГ-21 не мог быть серьезным противником ВВС США, в силу своей малочисленности в рядах авиации ДРВ. Основной угрозой в воздухе были вьетнамские МиГ-17. И это не шутка! Янки было чего опасаться - маленький, предельно верткий самолетик с мощнейшим пушечным вооружением представлял реальную угрозу на дозвуковых скоростях, в ближнем воздушном бою. Впрочем, основной потерь американской авиации были даже не серебристые МиГи, а обычные Калашниковы и ржавые ДШК партизан (75% самолетов были сбиты из стрелкового оружия).
МиГи воевали по всему миру - Ближний Восток, Африка, Южная Азия. Индийские пилоты на МиГ-21 лихо расправились с пакистанскими и иорданскими "Старфайтерами" во время Индо-пакистанской войны 1971-го года. Ближний Восток, напротив, не стал ареной триумфа "двадцать первых" - арабские и советские летчики (операция "Римон-20") проиграли большую часть боев, став жертвой лучшей подготовки противника. Особый интерес представляют воздушные схватки МиГ-21 с истребителями четвертого поколения во время войны в Ливане (начало 80-х). Был ли шанс у пилотов сирийских МиГов против современных F-15 и F-16?
"Красные орлы"
Шанс есть всегда! Это убедительно доказали пилоты секретной 4477-й эскадрильи ВВС США, летавшие на самолетах "вероятного противника". Благодаря преданности наших бывших друзей и союзников, в Штаты попало около двух десятков МиГ-21 разных модификаций. В том числе четыре новеньких китайских J-7 (копия МиГ-21) прямо с завода-изготовителя. Янки поставили все трофейные машины "на крыло" и провели сотни учебных воздушных боев со всеми типами боевых самолетов ВВС и авиации Военно-морских сил. Выводы были предсказуемы: ни в коем случае не вступать в ближний воздушный бой. Бить МиГ издалека ракетами или сразу убегать.
Все пилоты 4477-й, летавшие на МиГ-21, отмечали высокую угловую скорость крена и великолепную горизонтальную маневренность, в которой с МиГом не мог сравниться ни один истребитель, вплоть до появления F-16. По поводу "Фантомов" - тактика оказалась простой: перевести МиГ в набор высоты и заложить с макс. перегрузкой правый вираж. Через пару секунд F-4 окажется под огнем пушек МиГа.
МиГ над пустыней Невада
Но особенно удивительно выглядели результаты схваток МиГ-21 с непобедимым "Орлом". Несмотря на колоссальное отставание в авионике и ракетном оружии, пилоты 4477-й зачастую одерживали победы над ничего не подозревающими пилотами F-15.
"Мы знали тактику F-15. Мы знали, что захват они выполняют на дистанции в 15 миль. Обычно мы шли в очень плотном порядке и в момент, когда F-15 должны захватывать цель, резко выполняли маневр расхождения в разные стороны, срывая захват"
"Включаю форсаж, выпускаю закрылки и ставлю самолет «на хвост». Скорость падает до 170 км/ч. Затем опускаю нос и ухожу на солнце. Вираж, и я захожу в хвост противнику. Мы рассказывали летчикам F-15 о таком маневре на предполетной подготовке. Они никогда не верили в возможность его осуществления. Зря не верили".
- рассказы ветеранов 4477-ой эскадрильи о боях "пара на пару" с F-15
Конечно, простым сирийским пилотам такое было вряд ли по силам. В кабинах МИГов сидели летчики экстра-класса, налетавшие тысячи часов на советских и американских боевых самолетах. Они знали все тонкости и слабые места оппонентов - и били без промаха.
Как известно, лучшая похвала - похвала от твоего противника:
"МиГ-21 - суперсамолет. Смотрится отлично и летает великолепно."
- безоговорочное мнение пилотов 4477-ой эскадрильи
В статье приведены цитаты из книги В.Марковского "Жаркое небо Афганистана" и отрывки истории о "красных орлах" М. Никольского
МиГ-21 (по классификации НАТО: Fishbed) – советский многоцелевой истребитель, разработанный ОКБ Микояна и Гуревича в середине 1950-х годов. Выпускался в СССР с 1959 по 1985 годы. Самый массовый сверхзвуковой самолет в мире, считается одним из лучших боевых самолетов Холодной войны и одним из ее символов.
История МиГ-21
В середине 1950-х годов ОКБ МиГ проводило обширные исследования в рамках программы создания истребителя на замену МиГ-19. Рассматривались 2 концепции, по которым были созданы 2 прототипа: Е-2 со стреловидным крылом и Е-4 с треугольным.
Первым, в 1954 году взлетел Е-2. Самолет разогнали до 1700 км/ч. Е-2А с новым двигателем разогнали до 1900 км/ч. Е-4 с треугольным крылом взлетел в 1956 году. Вследствие длительных испытательных работ и модификаций самолет удалось разогнать до 2000 км/ч. Разработчики склонялись к Е-4 с треугольным крылом, учитывая еще и то, что Е-2 был, фактически, переработанным МиГ-19. Дальнейшие модернизации Е-4 довели до версии Е-6, разогнанный до 2 МАХов, который, в итоге и стал истребителем МиГ-21.
Стоит отметить, что в то время концепция маневренного боя считалась мертвой и стратеги принимали главной характеристикой истребителя скорость, а главным оружием должны были быть ракеты. Именно под эту концепцию и создали МиГ-21. В США так же работали над скоростной машиной. стал венцом гонки скоростей. Его прямое, но короткое крыло было таким тонким, что среди летчиков разошлось поверье, что о его края можно было порезаться. Действительно, на огромных скоростях самолеты были хороши, но на малых эти машины оказались почти неуправляемыми. Старфайтер и вовсе первое время называли «летающим гробом» из-за огромного количества катастроф.
Конструкция МиГ-21
МиГ-21 выпускался в огромных количествах в течение долгого времени подвергался такому количеству модификаций, что их можно условно поделить на 3 поколения.
Первое поколение
- МиГ-21Ф выпускался в 1959-1960 годах (83 единицы). Самолет имел две встроенные пушки и два пилона для подвески вооружений. Двигатель Р-11Ф-300 на форсаже давал 5,74 тс тяги.
- МиГ-21Ф-13 выпускался в 1960-1965 годах. Появилась возможность подвешивать на пилонах ракеты воздух-воздух Р-3С. За счет удаления одной пушки был увеличен топливный бак, плюс, под фюзеляжем можно было подвесить топливный бак. Двигатель Р-11Ф2-300 на форсаже давал 6,12 тс тяги
Второе поколение
- МиГ-21П – был выпущен небольшой партией в 1960 году. Впервые был оснащен радиолокатором и оборудованием для командного управления боем истребителями. Основываясь на концепции скоростного ракетного боя, самолет был лишен пушек, однако, эта концепция была разрушена во время войны во Вьетнаме.
- МиГ-21ПФ – модификация МиГ-21П, выпускался с 1961 года. В отличие от версии «П», оснащался более мощным двигателем Р-11Ф2-300, локатором и прицелом.
- МиГ-21ПФС – модификация версии «ПФ», выпускавшийся в 1961-1965 годах.. Военные хотели, чтобы МиГ-21 можно было легко эксплуатировать с грунтовых аэродромов. Для этого применялся ряд технических решений. Были доработаны двигатели с отбором воздуха от компрессора. В выпущенном положении к нижним поверхностям закрылков подавался отобранный от компрессора воздух. В итоге, пробег сократился до 480 м. На самолёте могли устанавливаться два стартовых ускорителя для сокращения длины разбега.
- МиГ-21ФЛ – экспортная версия МИГ-21ПФ для Индии. Оснащался упрощенным оборудованием и двигателем. Поставлялся в 1964-1968 году. Так же в Индии было налажено лицензионное производство.
- МиГ-21ПФМ – производился в 1964-1968 годах. Вьетнамская война показала, что скоростной бой с исключительным применением ракет себя не оправдал. На МиГ-21ПФМ вернули пушечное оружие. Так же появилась возможность устанавливать несколько видов ракет воздух-воздух. Бортовое оборудование было модернизировано.
- МиГ-21Р – разведывательный вариант МиГа-21. Под фюзеляжем на специальном обтекаемом держателе устанавливались сменные контейнеры с разведывательным оборудованием.
Видео МиГ-21: Видео демонстрационных полетов МиГ-21 на авиашоу в Румынии, 2013 год
Третье поколение
- МиГ-21С – стал самолетом «третьего поколения» модификаци. Начало ему дала новая РЛС «Сапфир-21», значительно улучшившая боевые характеристики. Но главное - она позволяла применять новые ракеты Р-3Р (К-13Р) с полуактивной радиолокационной головкой самонаведения и увеличенной дальностью пуска. Это меняло тактику применения самолёта: если раньше, пустив радиоракету РС-2-УС, летчик был вынужден повторять все манёвры цели, чтобы вести её лучом станции РП-21 вплоть до момента поражения, то теперь от него требовалось лишь «подсвечивать» цель с помощью «Сапфира», предоставляя ракете самой гоняться за противником. Так же, в отличие от старых моделей, новый МиГ-21 имел уже 4 пилона для оружия. Новый автопилот АП-155 позволял не только сохранять положение машины относительно трёх осей, но и приводить её к горизонтальному полету из любого положения с последующей стабилизацией высоты и курса.
- МиГ-21СН – вариант серии «С», способный нести авиационную атомную бомбу. Выпускался с 1965 года.
- МиГ-21СМ стал дальнейшим развитием МиГ-21С. На нём был установлен более мощный двигатель Р-13-300 с тягой форсаже - 6,49 тс.
- МиГ-21М представлял собой экспортную модификацию истребителя МиГ-21С. Он так же имел 4 подкрыльевых пилона и такой же двигатель Р-11Ф2С-300, но оборудование было упрощено.
- МиГ-21МФ - модификация МиГ-21СМ для поставок на экспорт и, практически, от него не отличался.
- МиГ -21СМТ и МиГ -21СМТ представляли собой модификации истребителей «СМ» и «МФ» с увеличенным запасом топлива и более мощным двигателем Р-13Ф-300.
- МиГ-21бис - последняя и наиболее совершенная модификация из всего огромного семейства «двадцать первых», выпускаемых в СССР. Главным новшеством стал двигатель Р-25-300, который развивал тягу на чрезвычайном форсаже - 7,1 тс. На самолёте также были модернизировали бортовое оборудование. Самолет выпускался в СССР вплоть до 1985 года.
Боевое применение МиГ-21
Боевое крещение МиГ-21 получил во время Вьетнамской войны. Там его основным противником был американский F-4 Fantom. Со своим прямым конкурентом F-104 Starfighter МиГ-21 так в бою и не встретился. Тем не менее, истребитель отлично показал себя в бою, Высокая скорость и маневренность сделали МиГ-21 серьезной проблемой, для ВВС США. Именно в то время концепция неманевренного ракетного боя провалилась, стоив американцам большого количества самолетов.
В середине 1960-х МиГ-21 попал в арсеналы арабских государств и тут же оказался на передовых арабо-израильских войн. Там их противниками выступали истребители и .
В начале 1970-х МиГ-21 ВВС Индии принимали участие в пограничных конфликтах этой страны с Пакистаном. Самолет снова показал себя весьма эффективным в борьбе с довольно пестрой пакистанской авиационной группировкой, уничтожив большое количество самолетов.
В течение всего времени службы МиГ-21 успел поучаствовать в множестве других конфликтов, среди которых: Египетско-ливийская война, война в Анголе, Эфиопо-Сомалийская война, приграничные конфликты КНДР и Южной Кореи, война в Афганистане, Ирано-Иракская война, Балканские войны, Азиатские военные компании
На вооружении
Всего в СССР, Чехословакии и Индии было выпущено 11 496 МиГ-21. Чехословацкая копия МиГ-21 производилась под названием S-106. Китайская копия МиГ-21 выпускалась под названием (для НОАК), а её экспортная версия F7 продолжает выпускаться и в настоящее время. По состоянию на 2012 год в Китае было выпущено около 2500 J-7/F-7. МиГ-21 самый массовый реактивный самолет в мире — благодаря массовости производства, отличался очень низкой себестоимостью: МиГ-21МФ, например, стоил дешевле, чем БМП-1.
На данный момент МиГ-21 значительно устарел, но до сих пор стоит на вооружении ряда государств, в основном, стран Третьего мира.
Основным самолётом советской Фронтовой авиации на протяжении двух десятилетий был надёжный и прочный . Разрабатывая эту машину, конструкторы создали ряд опытных самолётов, на которых проверялись технические решения окончательного проекта и собрана бесценная научная информация. Результат правильных технических поисков, воплощённых в доказан успешным ведением боевых действий этим самолётом в разных частях мира.
История создания
Согласно техническому заданию НИИ ВВС СССР 1953 года в ОКБ Микояна вышло предложение о разработке лёгкого сверхзвукового истребителя, необременённого БРЭО, с одним турбореактивным двигателем, обладающего небольшим запасом горючего, у которого огневая мощь и продолжительность полёта принесены в жертву его превосходным лётным качествам.
От нового истребителя требовалось, чтобы он успешно противостоял штатовским самолётам «сотой» серии и их реактивным бомбардировщикам.
После осмысления и переработки технического задания стало ясно, что новая машина этим параметрам не соответствует и решили создать лёгкий истребитель, вооружив его только пушками, чтобы он днём совместно с земным наведением обеспечивал местную противовоздушную оборону.
Было построено два опытных образца – один с треугольным крылом (Е 4 ), второй со стреловидным (Е 2 ). Их оснастили устаревшими двигателями, новые проходили стадию обкатки. Морозным февральским днём 1955 года совершил первый полёт Е 2 , позднее 16 июня того же года оторвался от бетонной полосы и выполнил пробный полёт Е 4 .
ОКБ Микояна остановилось на варианте с треугольным крылом, оснастив двигателем большей мощности Р-9И. Разработали новый опытный образец Е 5 , который в январе 1956 года впервые поднялся в воздух. Была выпущена небольшая серия этих прототипов так и не переданных на испытания по причине создания к тому времени машины с двигателем Р-11Ф-300 и получившей обозначение Е 6 .
В мае 1958 года этот вариант истребителя впервые попробовал воздух и был допущен к госиспытаниям. После их успешного прохождения началось производство серийных машин под индексом . Немного позднее в 1960 году выпустили МиГ 21Ф 13 , на который установили ракеты К-13.
Модификации МиГ 21
На протяжении всех лет существования постоянно дорабатывался, МиГ 21Ф 13 сменил перехватчик . Установив на машину новый радиолокационный прицел и повысив запас топлива, выпустили серию с индексом , а затем истребитель с усовершенствованным оборудованием и вооружением, с иным фонарём кабины получил обозначение МиГ 21ПФМ .
Постепенно обозначился отход от концепции лёгкого истребителя – вес машины возрастал, усложнялось оборудование и вооружение. Второе поколение семейства 21-х в 1964 году оборудовали новой радиолокационной станцией «Сапфир-21» и пушкой ГШ-23Л, машину обозначили как . Для ВВС Советского Союза самолёт оснастили новой силовой установкой Р-13-300 и она получила название .
Самая лучшая и совершенная модификация представлена третьим поколением МиГ ов. Этот вариант получил обозначение МиГ 21 бис и стал единственным в этом поколении. На нём стояла усовершенствованная РЛС «Сапфир-21М», доработанное прицельное оборудование, а вооружение усилили новой ракетой Р-13М. Для ВВС машины оснастили оборудованием для захода на посадку вслепую – системой «Полёт-ОИ», а самолёты противовоздушной обороны получили комплект аппаратуры наведения «Лазурь-М».
Технические характеристики МиГ 21 бис в 1972 году улучшены за счёт установки на машину нового двигателя Р-25-300. Лётные параметры истребителя стали сопоставимы с американским F 16 , уступая ему в авионике и боевой нагрузке.
Модернизированный в 1993 году разработан для размещения современного ракетного вооружения, новой электрической системы управления и бортовой мощной РЛС «Копьё». Эти машины шли на экспорт и замену старых , которые имелись во многих странах за рубежом.
Многие иностранные фирмы, в частности, израильские и индийские предлагали свои услуги по доработке, установке новейшего оборудования и вооружения этого легендарного самолёта.
Описание конструкции
По аэродинамической компоновке – это самолёт со средним расположением крыла треугольной формы и традиционным хвостовым оперением. В носовой части машины расположен многорежимный воздухозаборник с центральным телом, внутри которого установлена бортовая радиолокационная станция. Антенна РЛС закрыта подвижным конусом с продольным ходом. Перемещается конус с помощью гидропривода и фиксируется в трёх положениях: убран (нормальное), частично выдвинут (скорость 1,5м) и полностью выдвинут (скорость более 1,9м).
На наиболее распространённой модификации , ниже створок дополнительного забора воздуха установлены аэродинамические гребни, исключающие попадание раскалённых газов в воздухозаборники при стрельбе из пушки. Под крылом на фюзеляже находятся створки ниши основных стоек шасси с колёсами диаметром 800 мм, позволяющих эксплуатировать машину с плохо подготовленных полос.
На нижней поверхности фюзеляжа расположены три тормозных щитка, открывающихся с помощью гидроцилиндров вперёд по полёту. Выпуск щитков не сказывается на балансировке самолёта. В цилиндрическом контейнере, размещённом под основанием киля, находится тормозной парашют.
Оснащён турбореактивным двигателем ТРДДФ Р-25-300 с новым пятиступенчатым компрессором высокого давления и форсажной камерой. На расходе топлива доработка практически не сказалась, а использование титановых сплавов вместо стали, даже снизило массу силовой установки.
В кабина у более поздних модификаций стала более эргономичной, оснащена новой авионикой, пилот сидел в катапультном кресле «ноль-ноль» КМ-1. Обзор задней полусферы был улучшен с помощью нескольких зеркал заднего вида, закреплённых на арке фонаря кабины.
Радиопрозрачный обтекатель на вертикальном хвостовом оперении скрывает антенну станции предупреждения об облучении, подающую сигнал лётчику, если самолёт захвачен лучом радара противника. На вершине киля установлена антенна системы опознавания свой – чужой. Над рулём направления находится стекатель статического электричества и аэронавигационный огонь.
Характеристики МиГ 21 (общие для всех модификаций)
Маневренный самолёт , характеристики которого приведены ниже, выпущен в огромном количестве – 11496 единиц и принят на вооружение многими странами мира. Массовое производство значительно снизило цены на этот истребитель, например, боевая машина пехоты была дороже, чем .
- Размах крыла – 7,15 м
- Площадь крыла – 22,95 м
- Длина самолёта – 14,10 м
- Двигатель – ТРДДФ Р-25-300
- Тяга на форсаже – 6850 кгс
- Тяга максимальная без форсажа – 4100 кгс
- Вес пустого самолёта – 5460 кг
- Максимальный взлётный вес – 10100 кг
- Запас топлива – 2750 кг
- Наибольшая скорость на высоте – 2230 км/ч
- Скорость у земли – 1300 км/ч
- Скорость крейсерского полёта – 1000 км/ч
- Наивысшая скороподъёмность – 235 м/с
- Практический потолок – 19000 м
- Дальность полёта с ПТБ – 1470 км
- Дальность полёта без ПТБ – 1225 км
- Максимальная перегрузка – 8,5 g
- Экипаж – 1 чел
- Стрелковое вооружение – 23-мм пушка ГШ-23Л
- Точки подвески – 5
- УР «воздух-воздух» – Р-3С, Р-3Р, Р-13М, Р-13М1, Р-60, Р-60М
- УР «воздух-поверхность» – Х 66
- Неуправляемые ракеты – калибр 57 и 240 мм
- Бомбы – общим весом до 1000 кг
В 1966 году иракский лётчик Мунир Редфа пошёл на сговор с израильтянами и согласился угнать . Случай представился 15 августа 1966 года в половине восьмого утра, взлетев Мунир набрал высоту, а затем резко снизился и прижавшись к земле, промчался над Ираком и службы ПВО его не засекли. Над Израилем перебежчика ждал «Мираж» и сопроводил на аэродром посадки.
Неизвестно, как сложилась бы шестидневная арабско-израильская война, если бы не были раскрыты тайны новейшего советского истребителя и другой военной техники, поставляемой Советским Союзом в арабские страны. Эта операция носила медицинское название «Пеницеллин».
Недавний случай с поставками в Хорватию с Украины. На модернизированные советские самолёты поставили старые запчасти. Украина получила за ремонт семи и продажу ещё пяти 13 миллионов евро, но, как оказалось, пять самолётов не подлежат эксплуатации из-за некачественного ремонта.
После взлёта с аэродрома в провинции Хама в Сирии сбит сирийских ВВС. По одним источникам пилот катапультировался и расстрелян в воздухе боевиками во время спуска на парашюте. Сирийские же источники утверждают, что самолёт упал по техническим причинам и лётчик благополучно приземлился. Во всяком случае, это первая потеря сирийских ВВС в этом году.
По данным 2004 года, индийские «Бизон» сокрушили со счётом 9:1 американских асов на F 15 и F 16 в показательных боях. Наш славный ветеран претерпев множество модификаций не только выигрывал показательные бои, но и принимал участие во множестве локальных войн и конфликтов, где зарекомендовал себя достойным бойцом.
