Вопрос огневой поддержки пехотных подразделений на поле боя стоял и стоит перед любой армией мира. Проблема крупного и мелкого калибра, эффективность боеприпасов и максимальная поражающая сила в приоритете у всех военных и конструкторов.

В наступлении, равно как и в обороне не всегда получалось обеспечить эффективную поддержку чем-то серьезнее личного стрелкового оружия. Для этих целей в СССР в 1970-е годы началась разработка нового для страны типа оружия – подствольного гранатомета ГП-25, получившего имя «Костер».

История подствольного гранатомета «Костер»

С изобретением гранат возник вопрос о простой и эффективной доставке их до противника. Ручные мортирки и бомбарды не были эффективны из-за сильной отдачи или были сложны в использовании из-за веса и размера боеприпасов.

Новую жизнь этому виду оружия дала Первая Мировая война. Позиционная борьба требовала новых видов оружия, способного стрелять мощным зарядом по навесной и прямой траектории.

Разработанные в начале ХХ-го века дульные гранатометы имели множество недостатков. Примкнутый выстрел-тромблон не давал возможности быстро переключиться на огонь обычными боеприпасами, а случайный выстрел не тем видом патронов мог привести к печальным, для стрелка, последствиям.

Используемые образцы не имели достаточно хороших характеристик, чтобы внести серьезный вклад в картину боя или занять достойную нишу в вооружении стран-участниц Второй Мировой.

Лишь в послевоенное время к идее небольших ружейных гранатометов обращаются вновь, используя новые технические идеи.

Во время войны во Вьетнаме американская армия успешно испытала образец подствольного гранатомета – М203. Это оружие, крепящееся к штурмовой винтовке, было полноценным автоматно-гранатометным комплексом, не идеальным, но внесшим свой вклад в успешные действия военных.

Советская разведка сразу узнала о разработках вероятного противника, и перед инженерами была поставлена задача разработки оружия того же класса. КБ «Искра» справилась с задачей к 1978 году. В этот же год его принимают на вооружение.

Однако массовое производство было развернуто лишь в 1980 году, с началом боевых действий в Афганистане и рождении новой тактики боевых действий в горах. Производством занялись тульские оружейники. Модель была подогнана для всех типов автоматов марки АК, использовавшихся советской армией.

В дальнейшем, учитывая опыт войны, «Костер» был модернизирован до ГП-30 «Обувка». И без того простая конструкция была облегчена и упрощена.

Конструктивные особенности ГП-25

Советский образец, в отличие от американского подствольного гранатомета отличает простота конструкции. Это однозарядная модель, дульнозарядного типа. Ствол с 12-ю правосторонними нарезами калибра 40-мм. Все устройство собрано из 3 частей, плюс 2 части в дополнение. Это:

• казенник;
• ствол с креплением и прицелом;
• ударно-спусковой механизм;
• резиновая прокладка для приклада;
• инструмент для ухода за оружием.

Дополнительно в комплект входил возвратный механизм АК усиленного типа, так как стандартные крышки ствольной коробки АКМ/АК-74 не были рассчитаны на такие нагрузки и при выстреле из ГП-25 их срывало.

Для меньшего веса гранатомет имеет пластиковую полую рукоять.

Ударно-спусковая конструкция самостоятельного взведения, с курком. Выстрел осуществляется за счет зацепа, движущегося прямолинейно, оттягивающего курок и приводящего в действие боевую пружину.

Курок срывается, срабатывает ударник, разбивающий капсюль и производящий выброс гранаты. Имеется предохранитель флажкового типа. Разработан специальный механизм, не дающий произвести выстрел в случае неправильной установки оружия. Блок действует и в случае неполного досылания заряда.

Специальный экстрактор дает возможность разрядить «Костер» без выстрела.

Огонь можно вести на расстояние в 400 метров, как навесным, так и настильным огнем. Безгильзовость обеспечивает так же высокую скорострельность, 4-5 выстрелов в минуту.

Выстрелы к гранатомету

Основным типом боеприпасов к «Костру» является ВОГ-25, разработанная институтом имени Снегирева в Балашихе. 40-мм заряд без гильзы, с основной частью и вышибным зарядом. 48 грамм взрывчатого вещества обеспечивают существенный урон живой силе противника, даже скрытой за укрытиями.

Всего известно несколько модификаций этого выстрела:

• ВОГ-25ИН, инертная модель, необходимая для обучения, а так же пробы присоединенного ГП-25;
• ВУС-25, учебная модель;
• ВОГ-25П, или «подкидыш», с устройством, обеспечивающим «подпрыгивание» заряда для большего радиуса поражения при разрыве;
• «Гвоздь», для стрельбы слезоточивым газом;
• ВДГ-40 для постановки дымовых завес;
• АСЗ-40 представляющая собой свето-шумовую конструкцию, также как и дымовой вариант не летальна;
• ВОГ-25ПМ, модернизация, вобравшая в себя опыт лучших образцов предыдущих лет;
• несколько новых разработок, связанных с сигнальными огнями и постановкой дымовых завес.

Новые типы боеприпасов продолжают появляться в зависимости от необходимости военных, и в связи с большим спросом хорошо зарекомендовавшего себя дополнения к оружию.

Боевое применение «Костра»

Начиная с 1980-х, подствольник участвует во всех конфликтах на территории СССР и стран, имевших поставки из страны советов. Война в Афганистане быстро выявила все преимущества оружия.

Так, при стрельбе в горах боец мог легко накрыть расположенного выше противника метким выстрелом по навесной траектории.

Как отмечали участники войны, даже школьник мог легко переключиться с ведения автоматического огня на подствольный гранатомет. В бою, когда счет идет на доли секунды, простая и надежная конструкция спасала жизни сотен солдат. Небольшая масса и габариты так же добавляли любви к ГП-25.

Масса добавляла кучности при стрельбе. Тяжесть не давала стволу АК прыгать вверх при выстреле, уменьшив известную неприятную особенность всей линейки автоматов. Для переноски выстрелов предполагалась специальная сумка, два ряда чехольчиков по 5 ВОГов.

На боевых выходах бойцы брали таких по две, увеличивая запас выстрелов до 20 штук. По воспоминаниям участников боев, никто не жаловался на подствольник, его качество или серьезные дефекты конструкции.

Его простоте и боевой мощи отдавали должное, искренне полюбив это оружие.

С концом Афганской войны карьера «Костра» не закончилась. Чечня вновь показала преимущества подствольников. Замена на «Обувку» в условиях постоянных экономических и политических кризисов не была произведена в полном объеме, да и «Костры» не были устаревшими моделями. Безотказные при стрельбе, они вновь не раз выручали солдат.

Так, в одном из эпизодов кампании, подразделению российской армии при отсутствии патронов пришлось 4 часа отбивать атаки огнем подствольных гранатометов. Высокое качество тульских мастеров дало о себе знать, бойцы получили подмогу и были спасены.

В настоящее время подствольный гранатомет ГП-25 и его модификации по-прежнему находятся на вооружении российской армии. Качество находится на уровне западных аналогов, кое-где даже превосходя их. Говорить о снятии с вооружения этого простого, но эффективного оружия еще рано.

Видео

В результате работы коллективов конструкторов ЦКИБ СОО г.Тула и ГНПП "Прибор" г.Москва были разработаны, успешно испытаны и в 1978 году по результатам ПИ рекомендованы на вооружение СА гранатомёт 6Г15 (в дальнейшем присвоен индекс ГП-25, тема "Костер") и выстрел к нему с осколочной гранатой ВОГ-25 .

40-мм гранатомёт ГП-25 является подствольным гранатомётом, крепящимся под стволом автомата Калашникова всех модификаций, калибров 5,45-мм и 7,62-мм (за исключением АК74У), а так же 5,45-мм автомата Никонова (АН94, тема "Абакан", инд. 6ПЗЗ) и предназначен для борьбы с открытой живой силой, а так же с живой силой находящейся в открытых окопах, траншеях и на обратных скатах местности.

В состав гранатомёта входят следующие основные сборочные единицы:

ствол с кронштейном; корпус с казенником; узел фиксации крышки ствольной коробки; затыльник с ремнем.

В комплект гранатомёта так же входит банник для чистки и смазки ствола.

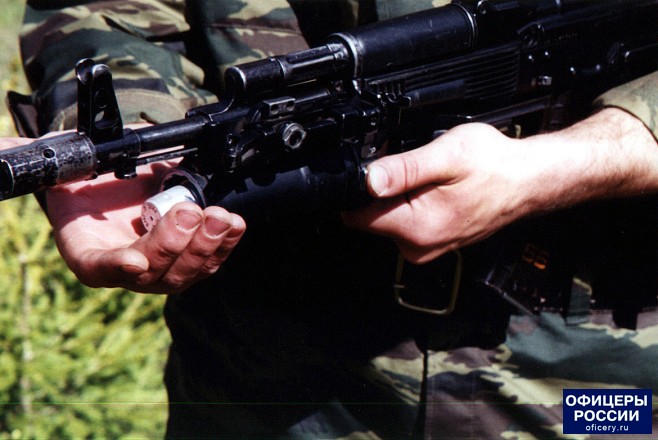

Заряжание гранатомёта выстрелом осуществляется с дульной части ствола. Выстрел необходимо вставить в ствол до упора в торец казенника. При этом выстрел в стволе фиксируется специальным фиксатором, который, в свою очередь, связан с передающим рычагом, блокирующим курок таким образом, что при неполностью досланном выстреле производство стрельбы становится невозможным. Конструкция гранатомёта так же включает в себя устройство, блокирующее ударно-спусковой механизм, что исключает возможность стрельбы из гранатомёта не присоединенного или неполностью присоедененного к автомату (блокировочный механизм автоматически выключается при правильной постановке и фиксации гранатомёта на автомате).

Ударно-спусковой механизм гранатомёта - самовзводного типа. Кроме того, гранатомёт снабжен обычным предохранителем флажкового типа, исключающим случайные выстрелы при заряженном гранатомёте.

На гранатомёте использован механический прицел открытого типа, позволяющий вести прицельную стрельбу на дальностях от 100 м до 400 м. Прицел расположен слева от линии прицеливания автомата, шкала прицела (дискретность 50 м) расположена снизу, фиксация прицела под нужным углом осуществляется с помощью механизма типа "трещотки". На прицеле имеется отвес для придания стволу гранатомёта необходимого угла возвышения при стрельбе по невидимой цели (например, на обратных скатах возвышенности и т.п.) и шкала для ведения навесной стрельбы (при углах возвышения ствола более 45°) на дальностях от 200 до 400 метров. С целью обеспечения навесной стрельбы на минимальную дальность (100 метров) в конструкцию гранатомёта было введено крановое устройство. При открытом положении крана часть пороховых газов от сгорания метательного заряда сбрасывается из канала ствола в атмосферу и, тем самым, уменьшается начальная скорость полета гранаты (с 76 м/с до 55 м/с). Однако, результаты проведения войсковых испытаний выявили нецелесообразность наличия крана и, в дальнейшем, при производстве гранатомётов крановое устройство из конструкции было исключено, а минимальная дальность стрельбы при навесной стрельбе увеличилась до 200 метров.

В зависимости от поставленной боевой задачи, дальности стрельбы и особенностей огневой позиции автоматчик может вести стрельбу из следующих положений:

• лежа с упора;
с колена с плеча, из-под руки, с упором приклада в грунт; сидя из-под руки или с упором приклада в грунт; стоя с плеча или из-под руки.

При необходимости гранатомёт может быть легко разряжен с помощью специального экстрактора.

Штатный 40-мм выстрел ВОГ-25 (7П17) по своему устройству является унитарным и выполнен по "безгильзовой" схеме, т.е. метательный заряд вместе со средством воспламенения располагается в донной части корпуса гранаты. Такая схема выстрела в отечественной практике использована впервые. Она позволила намного упростить конструкцию гранатомёта и, соответственно, повысить надежность функционирования оружия вкупе с повышением боевой скорострельности. Граната выстрела - осколочная со стальным корпусом. Внутри корпуса гранаты (между разрывным зарядом и корпусом) располагается сетка из картона для рационального дробления корпуса на осколки, что способствует увеличению осколочного действия. Здесь просто необходимо отметить, что граната выстрела ВОГ-25 по эффективности действия у цели в 1,5 раза превосходит ОФЗ снаряд 30-мм выстрела к пушке 2А42, которой оснащена БМП-2.

Снаружи корпуса гранаты выполнены готовые нарезы, служащие для придания гранате вращательного движения (граната стабилизируется на полете за счет вращения) во время ее движения по каналу ствола. Взрыватель гранаты (индекс ВМГ-К) является головным, ударным, мгновенного и инерционного действия, полупредохранительного типа с пиротехническим дальним взведением и самоликвидатором. Дистанция взведения составляет от 10 до 40 метров от дульного среза гранатомёта. Такой значительный разброс обусловлен температурным диапазоном применения оружия (от минус 40°С до 50°С). Время срабатывания механизма самоликвидации -14-19 сек.

В 1978 году были проведены сравнительные испытания гранатомёта ГП-25 с выстрелом ВОГ-25 и 40-мм подствольного гранатомёта М-203 , установленного на винтовке М16, с выстрелом М-406. Испытания показали значительное преимущество отечественного гранатомёта и выстрела к нему перед аналогичной системой производства США. Для установки гранатомёта М-203 на винтовку М16А1 требуется неполная разборка последней, а для заряжания гранатомёта требуется выполнить три операции вручную (в отличии от ГП-25, где для этой цели необходима одна операция - дослать гранату в ствол): - отсоединить ствол гранатомёта от казенной части, продвинув его вперед (при этом экстрактируется гильза от предыдущего выстрела); - вставить новый выстрел в ствол (выстрелы к гранатомёту М-203 выполнены по классической "унитарной" схеме с отделяющейся после выстрела гильзой); - соединить ствол с казенной частью гранатомёта. Совершенно очевидно, что выполнение трех операций вместо одной для заряжания оружия приводит к снижению его скорострельности.

Выстрелы ВОГ-25 и М-406 сравнивались стрельбой по местности, где располагалась мишенная обстановка, имитирующая открыто расположенную живую силу (лежащие ростовые мишени). При этих испытаниях было выявлено, что частость поражения мишеней на тактическом поле от разрыва гранаты выстрела ВОГ-25 в 3-4 раза выше чем от разрыва осколочной гранаты выстрела М-406.

В то время, как конструкторы из ЦКИБ СОО конструировали гранатомёт ГП-25, а именно в 1974 году, перед их коллегами из ГНПП "Прибор" была поставлена новая задача. Необходимо было разработать новый 40-мм выстрел к подствольному гранатомёту с увеличенной эффективностью осколочного действия по залегшей и находящихся в незащищенных сверху укрытиях (окопы, траншеи, камни и т.п.) живой силе, по сравнению с гранатой выстрела ВОГ-25, в 1,5-2 раза (без снижения эффективности осколочного действия по ростовым целям). Эта, прямо скажем, непростая техническая задача была с блеском решена коллективом конструкторов ГНПП "Прибор". В 1979 году на полигонные испытания был представлен новый 40-мм выстрел с осколочной гранатой ВОГ-25П ("Подкидыш", индекс 7П24) и в этом же году новый выстрел был рекомендован на вооружение СА. Главное и основное отличие нового выстрела заключалось в головном взрывателе, получившим индекс ВМГ-П.

В конструкцию взрывателя ВМГ-П был введен вышибной заряд и пиротехнический замедлитель, обеспечивающие "подпрыгивание" гранаты после удара о грунт и ее разрыв в воздухе при стрельбе на все"дальности боевого применения гранатомёта. Высота разрыва гранаты при стрельбе по грунту средней твердости составила 0,75 м, что позволило увеличить эффективность осколочного действия в сравнении с гранатой выстрела ВОГ-25.

В Советском Союзе подствольными гранатометами заинтересовались в 60-х годах, после того как были получены сведения об успешном применении с подствольным гранатометом модели XM148 во время конфликта во Вьетнаме. Военное руководство сделало несколько заказов, и различными конструкторскими бюро было сконструировано несколько опытных образцов. Но они не имели нужных эксплуатационных и технических характеристик. Так и появился гранатомет подствольный для автомата - ГП-25

Создание ГП-25

Для создания единого образца подобного в 1971 году было дано соответствующее задание конструкторским бюро всего Союза. Проект назывался "ОКР "Костер"". Тульское конструкторское бюро, которое разрабатывало охотничье и боевое оружие, возложило эту задачу на В. Н. Телеша, поскольку за его плечами уже был подобный опыт. Он взялся за работу совместно с инженерами ГНПП "Прибор" в Москве. Результатом этого труда стало принятие в 1978 году подствольного гранатомета ГП-25 "Костер". Предписывалось использовать его совместно с автоматами АКМ, и АКМС. При появлении гранатомет получил индекс ГРАУ 6Г15.

Однако же, поставлять в армию массово начали только с 1980 года, когда СССР воевал в Афганистане. Как показал опыт нескольких первых месяцев боев, войска действительно нуждались в таком оружии, как подствольный гранатомет.

Общая характеристика

ГП-25 "Костер" предназначен для поражения живой силы противника, которая находится на открытой местности или же в укрытиях (траншеях, окопах), и, таким образом, не может быть поражена из обычного стрелкового оружия.

Оружие, к которому можно прикрепить подствольный гранатомет, - АК-74, АКМ, АКМС и АКС-74У калибра 7,62 или 5,45 мм. Как действует вся конструкция в собранном виде? В этом случае можно, в зависимости от текущей ситуации в бою, вести огонь как из автомата, так и из гранатомета.

Конструкция оружия

ГП (подствольный гранатомет) состоит из таких частей:

• ствол, на котором есть прицельные приспособления и кронштейн для крепления гранатомета к оружию;
• казенная часть;
• ударно-спусковой механизм с корпусом и рукояткой;
• собственно гранатомет на автомате.

Стандартная комплектация гранатомета включает в себя следующие предметы:

• собственно гранатомет;
• сумку для переноски;
• сумку для гранатометных выстрелов;
• затыльник из резины и ремень;
• банник.

Оружие имеет достаточно длинный (205 мм) ствол, в котором расположены 12 винтовых нарезов (правосторонних). Для того чтобы зарядить оружие, в ствол вкладывают гранату, которая удерживается внутри с помощью специального фиксатора. В случае необходимости ее можно извлечь обратно - для этого придуман специальный экстрактор с клавишей, на которую нужно нажать пальцем.

Для крепления оружия к автомату существует кронштейн с ограждением. Для присоединения гранатомета к АК достаточно закрепить кронштейн снизу на цевье, а защелка сама зафиксирует его в надежном положении. Спереди на кронштейне имеется пружинный амортизатор.

В оружии реализован самовзводный ударно-спусковой механизм куркового типа. Принцип его работы достаточно прост. Нажатие на прямолинейный спусковой крючок отводит курок назад с помощью специального зацепа, при этом также сжимается боевая пружина. Если спуск нажимать дальше, то курок сорвется с зацепа. При этом он воздействует на ударник, который разбивает капсюль гранаты-выстрела.

Имеется и предохранитель, расположенный на правой стороне ствола. Предусмотрено два режима - "ПР" (предохранитель) и "ОГ" (огонь). Также есть и другая защитная система: при неправильном присоединении гранатомета к автомату выстрел не будет производиться. В обоих случаях курок надежно запирается.

Прицельные приспособления

Имеющиеся у гранатомета прицельные приспособления позволяют вести стрельбу как прямой наводкой, так и полупрямой. Они смонтированы на левой стороне кронштейна, шкала дистанции выполнена в виде дуги. Если необходима стрельба прямой наводкой, то прицеливание производится через мушку и откидной целик. Можно регулировать дальность. Для этого кулачок перемещает мушку вперед-назад, таким образом можно ставить поправки на деривацию гранаты. Для осуществления стрельбы через полупрямую наводку нужно учитывать два фактора - направление и дальность. Прицеливание по первому осуществляется через целик и мушку, а по второму - через отвес и дистанционную шкалу (похоже на метод "квадранта"). Но особенность полупрямой наводки в том, что она нужна только при навесной стрельбе.

Максимальная дальность, на которую подствольный гранатомет ГП-25 способен вести точную стрельбу, составляет 400 метров. Дальность стрельбы (при условии навесного огня) - примерно 200 метров. Однако кучность стрельбы при этом довольно высока. При расстоянии в 400 метров граната отклоняется по дальности не более, чем на 6 метров, а по фронту этот показатель составляет 3 метра. Нужно учитывать, что большое влияние оказывает боковой ветер. Для этого нужно регулировать мушку ее смещением.

Безопасность и удобство при стрельбе

Поскольку подствольный гранатомет обладает отдачей гораздо большей, чем у автомата, предусмотрены приспособления, позволяющие вести огонь с комфортом для стрелка. На приклад крепится универсальный резиновый затыльник, причем его особенности таковы, что можно приспособить его как к прикладам из дерева и пластмассы (как у АК-74 или АКМ), так и к складным прикладам автоматов АКМС или АКС-74. Корпус гранатомета смягчает его воздействие на цевье, а ее вкладыш оберегает от ударов ствольную коробку.

Испытания в полевых условиях выявили неприятную особенность - при выстрелах часто слетала крышка ствольной коробки, которая обычно крепится с помощью головки стержня возвратной пружины. Поэтому был разработан специальный стержень, в конструкцию которого внесли зацеп. При установке гранатомета стандартный стержень заменяется на него. В конструкции автомата АК-74М эта особенность стала стандартной, то есть все подобные орудия выпускаются уже с модифицированным стержнем.

Боеприпасы и стрельба

Стрельба из гранатомета ГП-25 ведется выстрелами ВОГ-25 и ВОГ-25П, а также их усовершенствованными версиями - ВОГ-25М и ВОГ-25ПМ. Все они имеют осколочную гранату, которая оснащается взрывателем мгновенного действия, имеющим самоликвидатор.

Характеристика выстрела ВОГ-25:

• вес гранаты - 250 г;
• вес - 48 г;
• радиус поражения осколками - 6 метров.

Стандартный боекомплект составляет 10 гранат, они переносятся в сумке, которая поставляется в комплекте с гранатометом. Она состоит из двух кассет, изготовленных из материи, каждая вмещает 5 боеприпасов. Особенность ношения такой сумки в том, что в каком бы положении стрелок не находился, кассеты всегда в зоне досягаемости. Помимо этого, многие разгрузочные жилеты, используемые в современной армии, имеют гнезда для ношения выстрелов к ГП-25.

Стрелять можно из любого положения - хоть стоя, хоть сидя, хоть с колена. Каждого солдата учат, как стрелять из подствольного гранатомета правильно. Стрельба прямой наводкой на расстояния до 200 метров ведется с упором приклада автомата в плечо, а на более дальние расстояния - "из-под руки", то есть приклад размещается под мышкой стрелка. Если стрелять нужно по целям, прикрытым от прямого огня, автомат упирается прикладом в землю.

Поскольку граната подствольного гранатомета имеет невысокую начальную скорость, стрельба под углами достаточно удобна - выстрел меньше сносит ветер, траектория делается не такой крутой и сокращается время полета. Однако при встречном ветре открывать огонь из гранатомета опасно.

Некоторые особенности

Как можно догадаться, гранатомет утяжеляет автомат, к которому крепится. Полностью снаряженный АК-74 с ГП-25 весит примерно 5,1 кг. Однако это идет только на пользу. Центр тяжести оружия смещается вперед-вниз, то есть если присоединить подствольный гранатомет, АК-74 начинает "низить". Поэтому стрелку потребуется определенное время, чтобы привыкнуть к изменениям в своем оружии. Однако при должном имеющемся уровне навыков можно значительно увеличить кучность стрельбы автомата, так как утяжеление не дает ему "бросаться" в разные стороны.

В подразделениях

По предписаниям современное комплектуется двумя автоматами с ГП-25, помимо обычных АК. В условиях современной тактики и методов ведения войны это делает даже самое маленькое подразделение достаточно самостоятельным, потому что автомат с подствольным гранатометом исполняет роль штурмового оружия, тем самым облегчая решение определенных задач в бою для своего подразделения.

Варианты и модификации оружия

Поскольку гранатомет подствольный ГП-25 попал и на вооружение войск МВД РФ, то встал вопрос о том, как превратить его в оружие, не вызывающее летального исхода. И его решили достаточно быстро. Основные изменения, конечно же, коснулись боекомплекта. Для гранатомета разработали специальный патрон "Гвоздь", который оснащен не стандартной осколочной гранатой, а такой же, но снаряженной отравляющим газом типа CS. Характеристики такого выстрела следующие:

• вес - 170 г;
• максимальная дальность выстрела - 250 м;
• минимальная дальность выстрела - 50 м;
• время полного газовыделения - 15 сек.;
• объем облака - 500 м 3 .

Оригинальная идея возникла у конструкторов НИИ МВД. Было решено приспособить ГП-25 для стрельбы боеприпасами от карабина КС-25 - с газовыми, резиновыми или пластиковыми пулями. Для этого разработали специальный съемный ствол калибром 23 мм. Эта система называется "Ларри".

Помимо стандартных моделей, производится также модифицированный вариант - ГП-30. Это тот же подствольный гранатомет ГП-25, только облегченный, а прицельные приспособления в нем вынесены на правую сторону. Также имеется модификация для экспорта - ГП-30У, которая предназначена для использования с иностранными автоматами.

Гранатомет подствольный ГП-25 - технические характеристики

Итак, характеристики:

• калибр - 40 мм;
• общая длина - 323 мм;
• длина ствола - 205 мм;
• общая ширина - 76 мм;
• высота - 120 мм;
• вес (без затыльника) - 1,5 кг;
• максимальная дальность стрельбы (прицельная) - 400 м;
• скорострельность - 4-5 выстр./мин;
• боекомплект - 10 выстрелов;
• начальная скорость гранаты - 76 м/сек.

Гранатомет подствольный ГП-25 "Костер" состоит на вооружении армии РФ, а также ряда армий других стран и по сей день. Свою популярность он завоевал надежностью, удобством и хорошими тактико-техническими характеристиками.

В 1960-х годах ХХ века началась проработка вариантов подствольного гранатомета - после сообщений о применении американского 40-мм ХМ148 во Вьетнаме.

Было создано несколько образцов СГК под АК:

В 1971 г. было выдано задание на разработку 40-мм подствольного гранатомета по ОКР "Костер". В Центральном конструкторско-исследовательском бюро спортивного и охотничьего оружия (ЦКИБ СОО, г. Тула) эту работу возглавил конструктор В.Н. Телеш, как уже имевший опыт создания СГК. Работы велись совместно с ГНПП «Прибор» (Москва). Результатом стало принятие на вооружение в 1978 г. однозарядного гранатомета ГП-25 "Костер", предназначенного для использования в комплексе с автоматами АКМ, АКМС, АК-74 и АКС-74. Однако массовые поставки гранатометов в войска начались только в 1980 г. - этого потребовал опыт первых месяцев боев в Афганистане. Производство гранатомета наладил Тульский оружейный завод.

40-мм подствольный гранатомет ГП-25 является индивидуальным оружием и предназначен для уничтожения открытой живой силы, а также живой силы, находящейся в открытых окопах, траншеях и на обратных скатах местности.

Гранатомет применяется в комплексе с 7,62-мм и 5,45-мм автоматами Калашникова (АКМ, АКМС, АК74 и АКС74). При присоединенном подствольном гранатомете автоматчик в зависимотси от поставленной задачи может вести огонь как из гранатомета, так и из автомата.

Для стрельбы из подствольного гранатомета применяются выстрелы ВОГ-25 (7П17), ВОГ-25П (7П24 "Подкидыш"), ВОГ-25М, ВОГ-25ПМ с осколочной гранатой, снабженной головным взрывателем мгновенного действия с самоликвидатором.

Гранатомет состоит из 3 основных частей:

ствола с прицельными приспособлениями и кронштейном для крепления гранатомета на автомате
казенника
корпуса ударно-спускового механизма с рукояткой

Комплект гранатомета состоит из:

Гранатомет ГП-25
Резиновый затыльник с ремнем
Направляющий стержень возвратной пружины с защелкой
Сумка для гранатомета (индекс ГРАУ 6Ш47)
Сумка для выстрелов (индекс ГРАУ 6Ш48)
Банник

Ствол имеет длину 205 мм (около 5 калибров гранатомета), в его канале сделано 12 винтовых нарезов правого вращения. Выстрел, вложенный в ствол, удерживается в нем подпружиненным фиксатором. При необходимости выстрел можно извлечь из ствола с помощью экстрактора - особого стержня с клавишей под палец. Надавливая экстрактором на фиксатор, освобождают гранату и извлекают ее из ствола.

Кронштейн с ограждением служит для крепления гранатомета на оружии - он устанавливается на цевье автомата, а его защелка фиксирует положение ГП-25 под стволом. Впереди кронштейн имеет пружинный амортизатор.

Ударно-спусковой механизм - самовзводный, куркового типа. При нажатии на прямолинейно движущийся спуск тот своим зацепом оттягивает назад курок, сжимая боевую пружину. При дальнейшем отводе спуска назад курок срывается с зацепа. Поворачиваясь, он посылает вперед шарнирно связанный с ним ударник, разбивающий капсюль выстрела. С левой стороны корпуса расположен флажок предохранителя на два положения - "ПР" (предохранение) и "ОГ" (огонь). В положении "ПР" предохранитель запирает курок. Есть и своего рода автоматический предохранитель: специальная система рычагов блокирует курок при неправильном присоединении ГП-25 к автомату.

Индекс ГРАУ гранатомета ГП-25 - 6Г15. Проект гранатомета ГП-25 получил название "Костер".

Технические характеристики

Для удобства стрельбы к корпусу ударно-спускового механизма крепится пластиковая пустотелая пистолетная рукоятка с отверстием под большой палец. Стрелок-правша "работает" с рукояткой и спуском кистью левой руки. Прицельные приспособления рассчитаны на стрельбу прямой или полупрямой наводкой. Они установлены на левой стенке кронштейна, здесь же нанесена дистанционная шкала в виде дуги с делениями. Для прямой наводки служат откидной целик и подвижная мушка. При установке прицела на дальность особый кулачок несколько смещает корпус мушки в сторону: таким образом вводится поправка на деривацию гранаты. Полупрямая наводка осуществляется: по направлению - с помощью целика и мушки, по дальности - с помощью дистанционной шкалы и отвеса, подвешенного на оси прицела (метод "квадранта"). Полупрямая наводка производится при навесной стрельбе. Максимальная прицельная дальность как настильной, так и навесной стрельбы составляет 400 м, минимальная дальность навесной стрельбы - 150-200 м. О кучности стрельбы можно судить по таким цифрам: на дальности 400 м срединные отклонения точек попадания гранат составляют: по дальности - 6,6 м, по фронту - 3 м. Для сравнения: стрельба из 30-мм автоматического гранатомета АГС-17 "Пламя" на той же дальности дает срединные отклонения: 4,3 м по дальности и 0,2 м по фронту. Следует учитывать, что при крутой траектории большое влияние на полет гранаты и результаты стрельбы оказывает боковой ветер. Поправки на боковой ветер можно внести смещением мушки.

Специальные меры приняты для смягчения действия отдачи гранатомета на стрелка и на автомат. На приклад автомата крепится резиновый затыльник; причем конструкция затыльника позволяет крепить его как на деревянный или пластмассовый приклад АКМ и АК-74, так и на складные приклады АКМС и АКС-74. Рамка корпуса ударно-спускового механизма ГП-25 предохраняет от повреждений цевье автомата, а упругий вкладыш рамки смягчает удар о ствольную коробку при выстреле из гранатомета. При испытаниях ГП-25 в войсках выявилось еще одно неприятное действие отдачи - при выстреле из гранатомета срывалась крышка ствольной коробки автомата, удерживаемая, как известно, головкой стержня возвратной пружины. Пришлось ввести в принадлежность гранатомета специальный стержень с зацепом, которым заменяют обычный при установке ГП-25. Для нового автомата АК74М такой стержень стал стандартным.

Боекомплект в 10 выстрелов переносится стрелком в "сумке", представляющей собой две матерчатые кассеты с гнездами для выстрелов, по 5 в каждой. Кассеты располагаются на ремнях по обеим сторонам корпуса стрелка, так что выстрелы доступны, в каком бы положении стрелок не находился. В разгрузочных жилетах также могут выполняться специальные карманы под выстрелы к ГП-25. Огонь из ГП-25 ведется из положения стоя, с колена или сидя. Стрельба прямой наводкой, по настильной траектории ведется, как правило: на дальности до 200 м - с упором приклада в плечо, 200-400 м - "из-под руки", т.е. с прикладом, зажатым под мышкой. Стрельба по крутой траектории - с упором приклада в грунт, борт или крышу БМП (БТР). В мотострелковом отделении ГП-25 вооружены два стрелка, так что "подствольники" делают самостоятельнее самые мелкие подразделения, служат им средством поддержки и "штурмовым оружием" в ближнем бою, играющем наибольшую роль в современной тактике.

Невысокая начальная скорость гранаты способствует стрельбе под большими углами - траектория не поднимается слишком высоко, полетное время сокращается и граната меньше сносится ветром. Но при встречном ветре снос гранаты становится опасным для гранатометчика. Гранатомет не только увеличивает общую массу оружия (автомат АКМ или АК-74 с ГП-25 весит 5,1 кг), но и смещает центр тяжести вперед-вниз. Соответственно смещается вниз и средняя точка попаданий - оружие начинает "низить", особенно при стрельбе без упора. Стрелку-гранатометчику следует привыкнуть к стрельбе из своего автомата. Однако приноровившись, он может обнаружить, что стрельба очередями стала намного кучнее - естественный результат утяжеления оружия и указанного смещения центра тяжести.

ГП-25 попал и на вооружение внутренних войск МВД. Это вызвало изменения в боекомплекте гранатомета. В частности, к ГП-25 разработан выстрел "Гвоздь" с газовой гранатой, снаряженной отравляющим веществом раздражающего действия CS. Вес гранаты - 170 г, максимальная дальность отстрела - 250 м, а минимальная допустимая - 50 м, время газовыделения - до 15 с, объем образуемого облака - 500 куб.м. В НИИ Спецтехники МВД решили приспособить "Костер" для отстрела боеприпасов с газовыми гранатами, пластиковыми и резиновыми пулями от 23-мм специального карабина КС-23: так появился вкладной (или сменный) 23-мм нарезной стволик "Ларри".

Плакат, посвященный ГП-25:

Общее устройство ГП-25:

Сумки для гранатомета:


Работа ударно-спускового механизма и блокирующего устройства ГП-25:

Схема ГП-25 в разрезе:

Использование отвеса при прицеливании для навесной стрельбы из ГП-25:

Изготовка для стрельбы из ГП-25 с упором в землю:

Фотография ГП-25 производства республики Болгария:

Подствольные гранатометы как класс оружия поддержки имеют не очень длинную, но весьма интересную историю. Боевой опыт Второй мировой войны показал, что ручные гранаты как дополнительное оружие пехотинца просто незаменимы в ближнем бою - на городских улицах, в узких траншеях и в зданиях. Но даже самый физически развитый солдат вряд ли сможет забросить гранату дальше, чем на 25-30 м. А в бою иногда возникает необходимость поразить гранатой цель, находящуюся на дистанции 100-300 м, при том, что подойти ближе по каким-либо причинам невозможно. Соответственно, здесь требуется что-то иное, чем обычная «карманная артиллерия».

Еще в 1916 г. штабс-капитан М. Г. Дьяконов разработал ружейный гранатомет в виде мортирки, надеваемой на ствол обычной пехотной винтовки системы Мосина. Такие гранатометы производились в СССР и состояли на вооружении Красной Армии в 1920-30-е гг. Аналогичные опыты с легким оружием поддержки пехоты проводились и в других странах, однако по ряду причин широкого распространения такое оружие тогда не получило.

В ходе боевых действий во Вьетнаме американская армия активно использовала 40-миллиметровый ручной противопехотный гранатомет М-79. Это оружие представляло собой, по сути, переломное охотничье ружье большого калибра.

Простейшая схема «переломки» обеспечивала конструкции надежность и небольшую стоимость производства. М-79 мог послать осколочную гранату на 350-400 м в джунгли, что сделало его очень популярным среди американских солдат. Кстати, это оружие используется и до сих пор. Успел М-79 попасть и на большой экран: мы можем увидеть его, например, в руках Арнольда Шварценеггера в фильме «Терминатор-2».

Однако при всех своих достоинствах такой гранатомет имел один существенный недостаток: солдат, вооруженный им, уже не мог носить свое табельное оружие, это становилось обременительно. Поэтому военные специалисты США в конце концов добились снятия М-79 с вооружения.

В конце 1960-х гг. американская компания AAI на основе конструкции М-79 разработала подствольный гранатомет М-203, состоящий на вооружении многих стран и по сей день. Это легкое, однозарядное оружие имеет подвижный ствол (для заряжания он сдвигается вперед) и достаточно простой спусковой механизм. Для стрельбы используются унитарные выстрелы различного назначения: учебный, фугасный, осветительный, сигнальный и кассетный. По точечным целям огонь из М-203 наиболее эффективен на расстояниях до 150 м, по площадным целям – до 350 м.

М-203 может крепиться ко всем модификациям штурмовой винтовки М-16, а также к некоторым штурмовым винтовкам и пистолетам-пулеметам западного производства, например, Steyer AUG, IMI Tavor TAR21, H&K MP5.

В Советском Союзе после того, как был снят с вооружения ружейный гранатомет Дьяконова, этот тип оружия не использовался почти три десятилетия. Но когда стало известно о применении американскими солдатами во Вьетнаме подствольных гранатометов, начались работы по созданию собственного оружия такого типа. Тульское конструкторское бюро (ЦКИБ) к 1978 г. создало и внедрило в производство 40-миллиметровый «подствольник» ГП-25 («Костер»), предназначенный для установки на советские автоматы АКМ, АКМС, АК-74 и АКС-74. Новое оружие как раз подоспело к началу войны в Афганистане, где и получило боевое крещение. Производством ГП-25 стал заниматься Тульский оружейный завод (ТОЗ).

Самым необычным в конструкции гранатомета ГП-25 является то, что заряжание его производится с дульной части ствола. С середины XIX в. дульнозарядное оружие отошло в прошлое, но «Костер» стал лишним доказательством того, что все новое есть хорошо забытое старое.

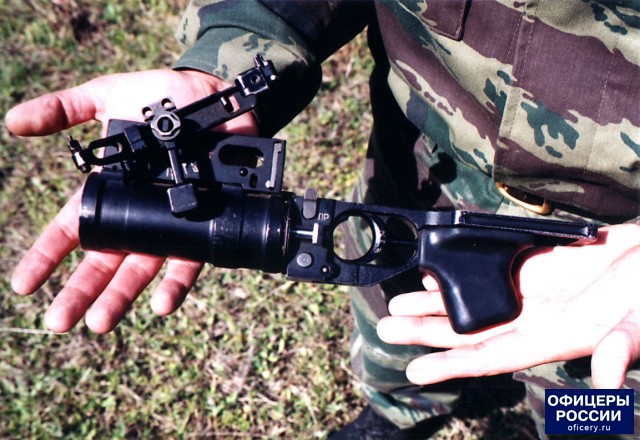

Сам подствольный гранатомет состоит из трех частей: ствола с прицелом и кронштейном, казенника и ударно-спускового механизма в отдельном корпусе. Для удобства переноски оружие разделяется на две части, которые укладываются в брезентовую сумку. Ствол длиной 205 мм имеет 12 правых нарезов для стабилизации гранаты в полете. Сам выстрел ВОГ-25 вкладывается в ствол с дульной части и удерживается в нем от выпадения специальным фиксатором. Если же нужно извлечь выстрел, то стрелок нажимает на экстрактор – специальный стержень с клавишей – и, надавливая на фиксатор, освобождает гранату, которая свободно выходит из ствола.

Кронштейн с ограждением предназначен для крепления ГП-25 на оружии – он устанавливается на цевье автомата, а защелка надежно фиксирует положение гранатомета под стволом.

Ударно-спусковой механизм устроен достаточно просто: прямолинейно движущийся спуск своим зацепом отводит назад курок, одновременно сжимая боевую пружину, дальнейшее нажатие спуска вызывает срыв курка с зацепа. Поворачиваясь на оси, он посылает вперед связанный с ним ударник, который и разбивает капсюль гранатометного выстрела.

Гранатомет имеет предохранитель флажкового типа, расположенный на левой стороне корпуса оружия. При включении (то есть при установке в положение «пр.») предохранитель просто запирает курок. Кроме того, в ударно-спусковом механизме предусмотрено устройство, благодаря которому стрельба из гранатомета невозможна, если ГП-25 не присоединен к автомату или выстрел не полностью дослан в ствол.

Некоторое неудобство вызывает маленькая рукоятка гранатомета. Причем при стрельбе стрелок должен держаться за нее левой рукой – правой он удерживает автомат за пистолетную рукоятку, а левой производит выстрел. Ударно-спусковой механизм ГП-25 самовзводный и, как следствие, довольно тугой. Прицельные приспособления – откидной целик и мушка – расположены с левой стороны оружия, поэтому для прицеливания приходится отводить голову в сторону, что тоже не добавляет комфорта.

Еще один нюанс. Выступ стержня возвратного механизма автоматов Калашникова, который удерживает крышку ствольной коробки, не рассчитан на такую силу отдачи, поэтому крышка при стрельбе из «подствольника» попросту слетает. Для того, чтобы устранить этот дефект, в комплект ГП-25 входит специальный стержень с усиленным зацепом. Это, конечно, не очень удобно. Впрочем, на более поздних модификациях автомата Калашникова – АК-74М и АК «сотой» серии, эта проблема уже устранена.

Отечественный «подствольник» весит полтора килограмма и имеет длину всего 323 мм. Скорострельность его невысока – 4-5 выстрелов в минуту, но для гранатомета этого достаточно. Обычно гранатометчик носит с собой до десяти выстрелов. Прямой наводкой огонь ведется до 200 м – это делает гранатомет наиболее удобным именно в ближнем бою. Конечно, оружие позволяет стрелять на дальность до 400 м, возможно вести огонь и «по-минометному» - по крутой траектории, уперев приклад в грунт (для этого на прицеле есть специальный отвес), но в реальных условиях это делается крайне редко.

Еще один характерный момент: установленный на автомат гранатомет не только увеличивает вес оружия, но и изменяет среднюю точку попадания – это результат смещения центра тяжести. Чаще всего автомат начинает бить ниже, что нужно учитывать при ведении огня с установленным ГП-25.

Для стрельбы из подствольного гранатомета используются два основных типа выстрелов – ВОГ-25 и ВОГ-25П.

Осколочный выстрел ВОГ-25 соединяет в одно целое гранату и гильзу с метательным зарядом. Такое решение конструкторов позволило существенно упростить конструкцию самого оружия: раз гильза покидает оружие вместе с гранатой, то ее нет необходимости экстрактировать. Радиус сплошного поражения осколками при падении гранаты составляет примерно 10 м. Если граната падает в воду, снег или мягкий грунт, то через 14 секунд срабатывает самоликвидатор. В целях безопасности взрыватель гранаты взводится только после того, как она отлетает на 10-15 м от дульного среза. Для того, чтобы граната выстрела получила вращение, стабилизирующее ее в полете, она имеет в своей средней части ведущий поясок с двенадцатью ведущими выступами (столько же нарезов имеет и ствол). То, что некоторая часть пороховых газов прорывается через нарезы при выстреле, не является чем-то страшным, поскольку для гранаты не нужна большая начальная скорость. ВОГ-25 весит 255 г, имеет длину 106,7 мм, а начальная скорость осколочной гранаты в полет – 76 м/сек.

ВОГ-25П иногда называют «лягушкой»: при падении на землю он вышибным зарядом подбрасывается вверх и взрывается на некоторой высоте. Это сделано для увеличения поражающего эффекта. Высота разрыва гранаты при стрельбе по грунту средней твердости составляет 0,75 м, что существенно увеличивает эффективность осколочного действия в сравнении с гранатой выстрела ВОГ-25 по лежащим целям в 1,7 раза, а по целям, находящимся в окопе, в 2 раза.

Для использования подствольных гранатометов в спецоперациях, проводимых органами внутренних дел, был разработан выстрел «Гвоздь», имеющий газовую гранату, снаряженную веществом CS раздражающего действия. После разрыва такой гранаты образуется газовое облако объемом до 500 м3.

Интересно, что еще в 1978 г. были проведены сравнительные испытания гранатомета ГП-25 с выстрелом ВОГ-25 и 40-миллиметрового гранатомета М-203, установленного на винтовке М16, с выстрелом М-406. Эти испытания показали преимущество отечественного гранатомета и выстрела к нему перед аналогичной системой производства США. Например, для установки гранатомета М-203 на винтовку М16А1 требуется произвести неполную разборку последней. А для заряжания гранатомета нужно выполнить три операции вручную: отсоединить ствол гранатомета от казенной части, продвинув его вперед (при этом экстрактируется гильза от предыдущего выстрела); вставить новый выстрел в ствол (выстрелы к гранатомету М-203 выполнены по классической «унитарной» схеме с отделяющейся после выстрела гильзой); соединить ствол с казенной частью гранатомета. Очевидно, что выполнение трех операций вместо одной для заряжания оружия приводит к снижению его скорострельности.

У ГП-25 для заряжания необходима только одна операция – дослать гранату в ствол, а для присоединения гранатомета к автомату разборка оружия вовсе не требуется.

Выстрелы ВОГ-25 и М-406 сравнивались стрельбой по местности, где располагалась мишенная обстановка, имитирующая открыто расположенную живую силу (лежащие ростовые мишени). При этих испытаниях было выявлено, что частость поражения мишеней на тактическом поле от разрыва гранаты выстрела ВОГ-25 в 3-4 раза выше, чем от разрыва осколочной гранаты выстрела М-406.

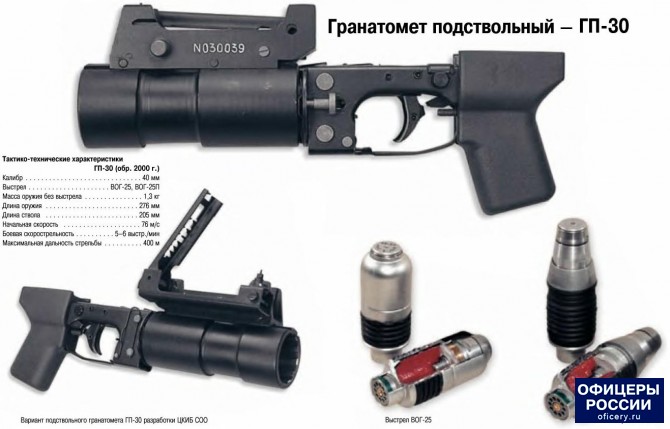

Гранатомет ГП-30

Некоторые недостатки ГП-25, упомянутые выше, были хорошо заметны с самого начала, поэтому уже в 1985 г. было принято решение о его модернизации. В результате проведенных опытно-конструкторских работ в 1989 г. на вооружение был принят ГП-30 («Обувка»). Принципиальные отличия ГП-30 от его предшественника заключаются в уменьшении веса (на 250 г), меньшей трудоемкости при производстве и в изменении конструкции прицела (теперь он находится справа, что упрощает прицеливание).
